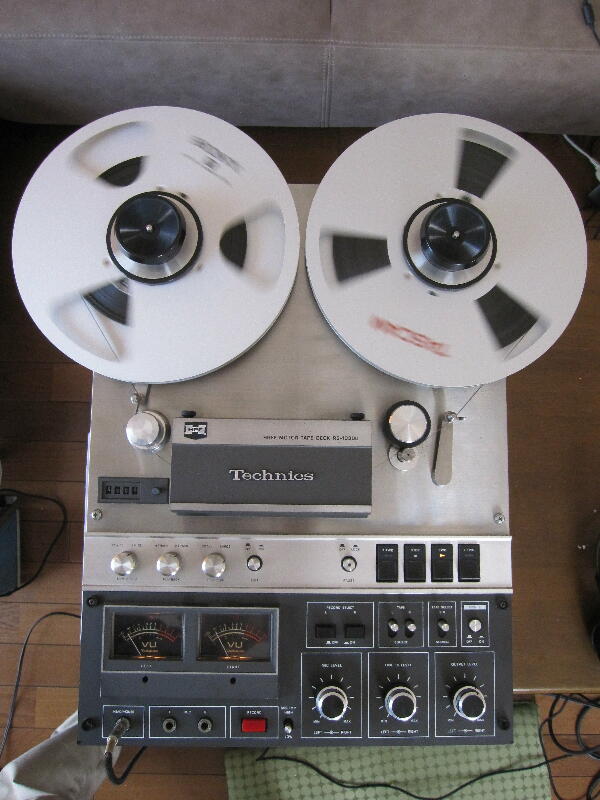

無線仲間 K様 からの修理依頼 ”メカは動くが 音が出ないとの事”
持って来て頂いたので現状確認
テープを掛けて SOURS/TAPE 切替スイッチや OUTPUT ボリュウムなど何回も動かすとメータが振る様になり ヘッドフォンで聞くと 音も出てきたが 両ch ガリが酷く Lchは良さそうだが Rch は歪があり 接触不良だけではなさそう

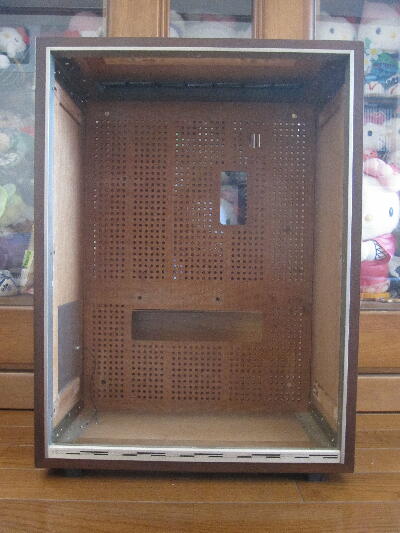

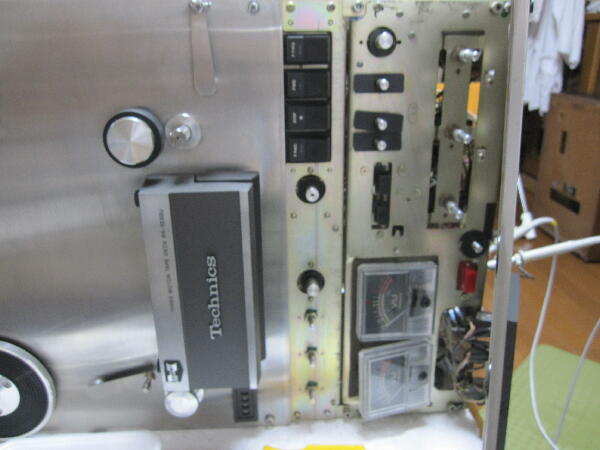

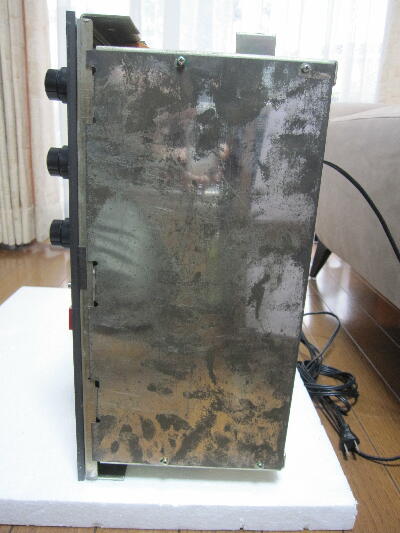

木製ケースから取り出し 調べる
 |
|
|
|
|

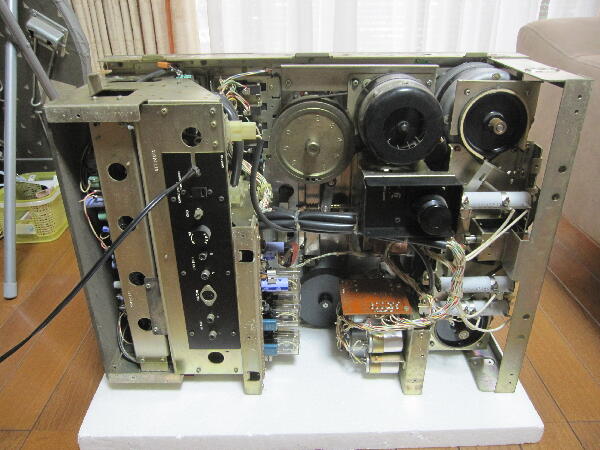

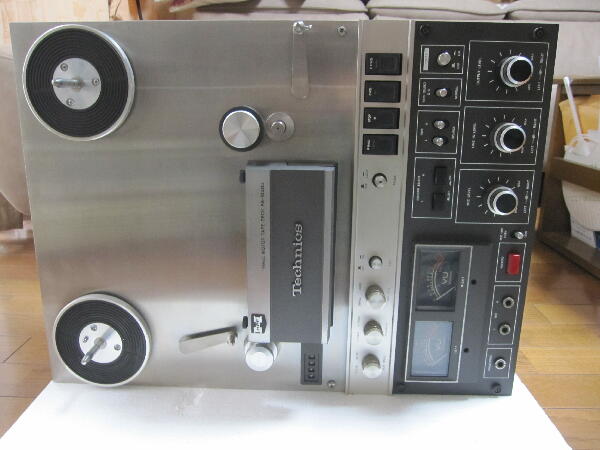

縦置きでは基板が見れないので 横置きにして調べる

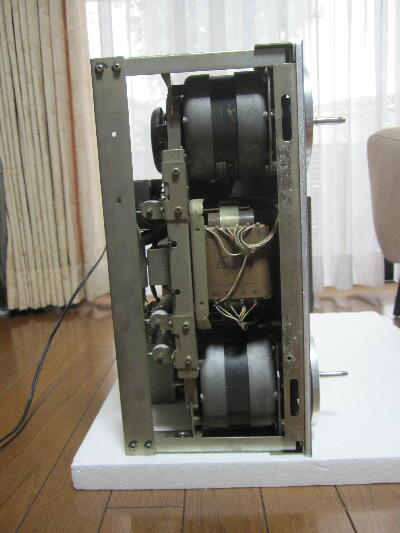

基板は底の方に 録音アンプ基板と再生アンプ基板があり メンテ性は良くない
 |
|
|
|
|

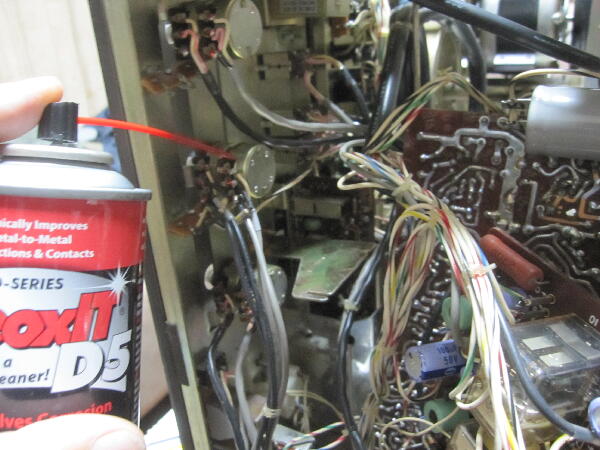

ボリュウムのガリが酷いのでケイグを吹いて様子を見る
SOURCE/TAPE 切替スイッチのガリも酷いが 構造的にケイグを吹き込むのは無理そう
外して分解するしかない
 |
|
|
|
|

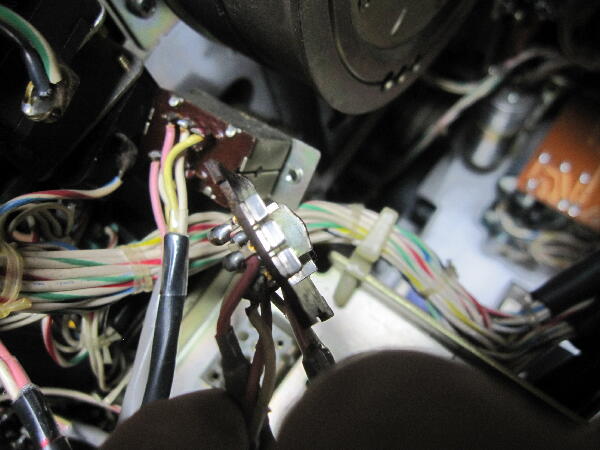

レバースイッチはパネルを外さないと取り出せない

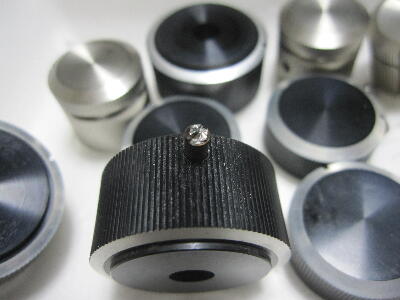

ボリュウム ツマミの一個の締め付けイモネジが非常に硬く締まっていて 舐めてしまった
何とか外れたので良かったが…
 |
|
|
|
|

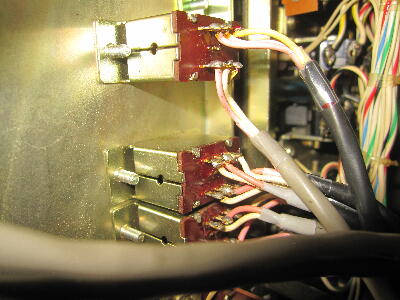

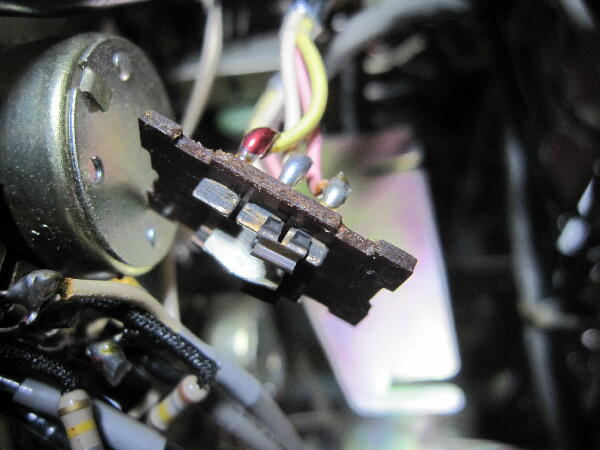

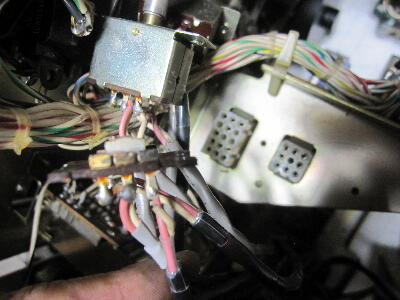

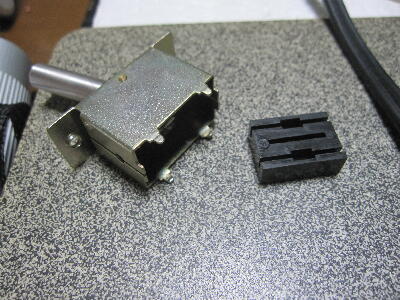

レバースイッチ 3個を分解
配線に余り余裕が無く 作業がやり難い
接点は見るからに接触が悪そう
 |
|
|
|
|

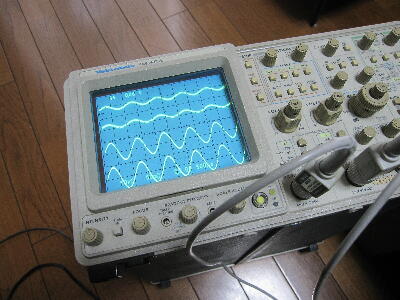

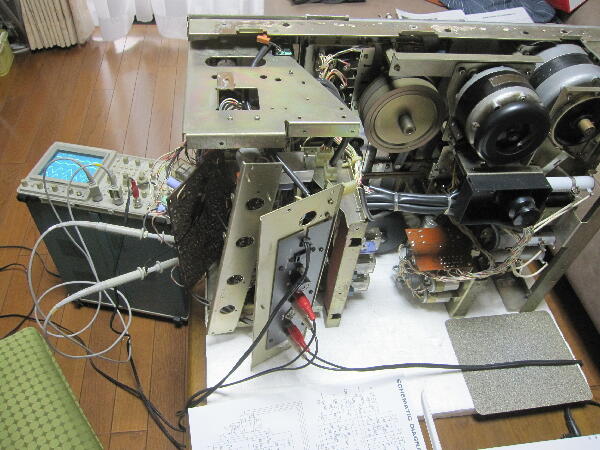

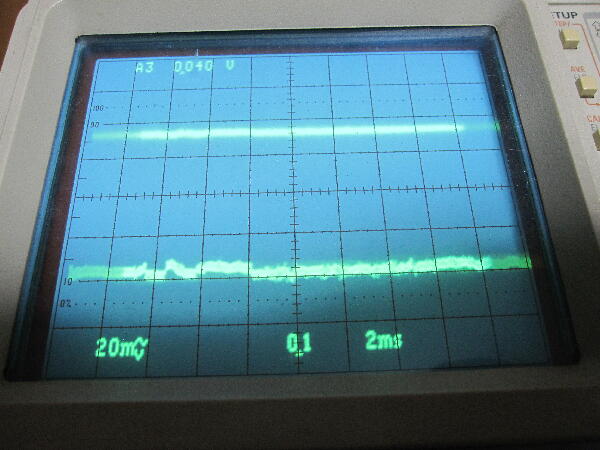

LINE入力に信号を入れ OUTPUTをオシロでモニター
左右のバランスはほぼ合っているが メータはRchが半分以下しか振れない
 |
|
|
|
|
メーター調整用 可変抵抗の接触が悪い
動かすとメーターがふらつき安定しない 接触面にケイグを垂らすと安定した |
|
|
|
|
再生アンプもRchにボソボソ音が出ている

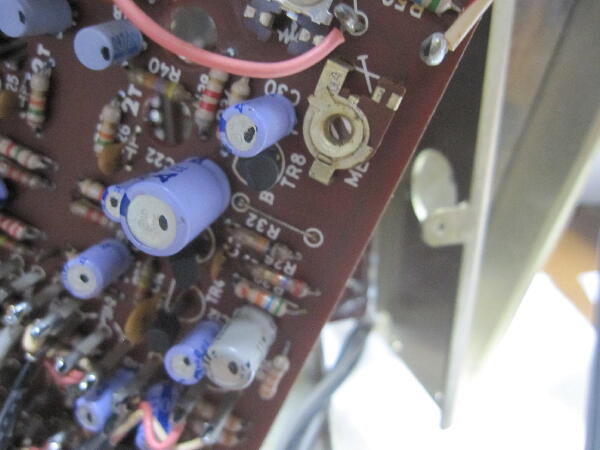

Ｔｒの劣化が起きていそう
2SC1327→2SC666→2SC644の構成

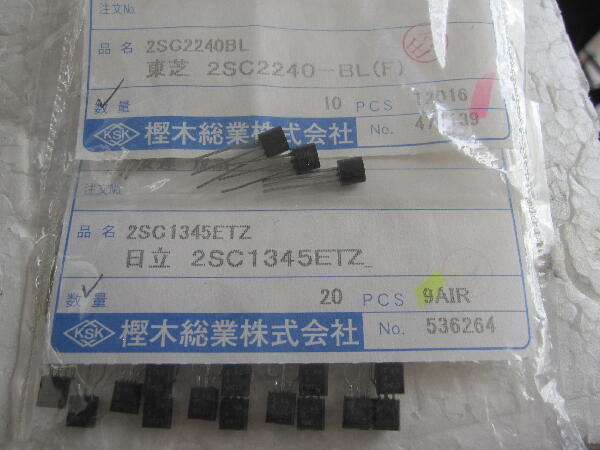

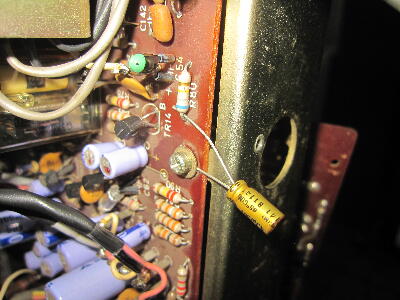

当然松下製 初段が怪しいが持っていないので 手持の日立 2SC1345 か東芝 2SC2240 がローノイズ品なので交換してみる

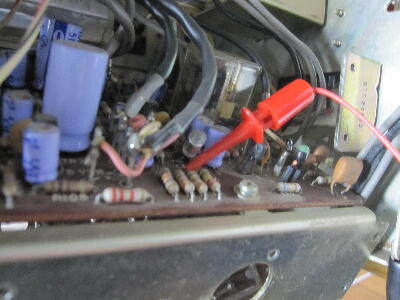

結果変化無し トランジスタではないのか？入力を交流的にGNDに落とすと暴れが出なくなる 何だろう？
 |
|
|
|
|
再生アンプ基板にショックを与えると 出力が大きく暴れる
特に19cm/38㎝ EQ切替リレーがショックに大きく反応する リレーの接触不良が原因らしい

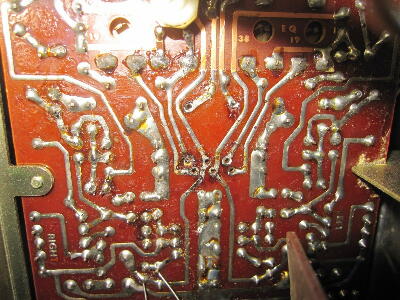

リレーを交換した事が有るのか 基板パターンが簡単に浮いてくる

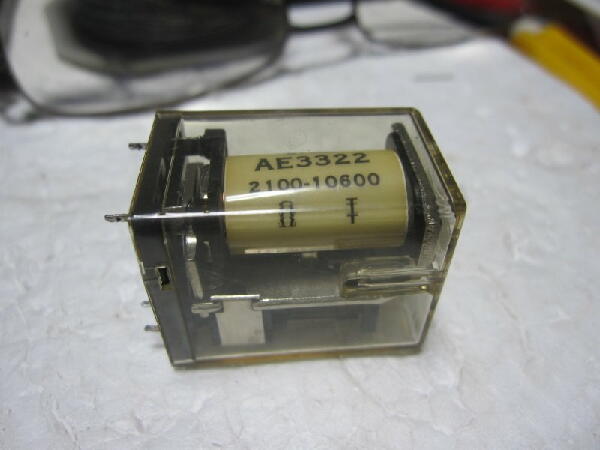

外したリレー 密閉タイプではないので 微小信号には向いていない気がするが…
 |
|
|
|
|

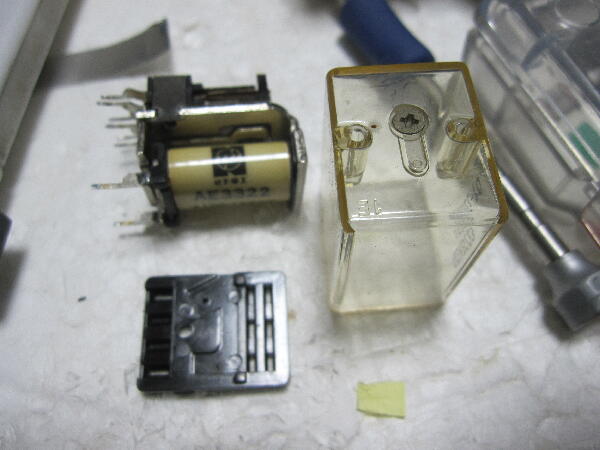

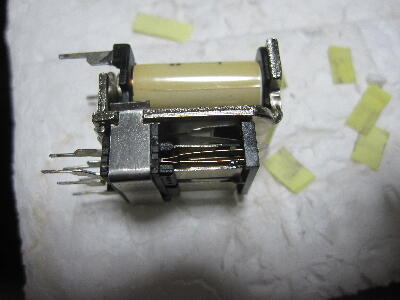

リレーをばらして 接点をケイグを染み込ませた紙を挟んで擦ってみる
可也汚れが紙に付いてくる
続く
 |
|
|
