2024/11/8
8年程前に修理した8656Bが又 同じ様な症状になった

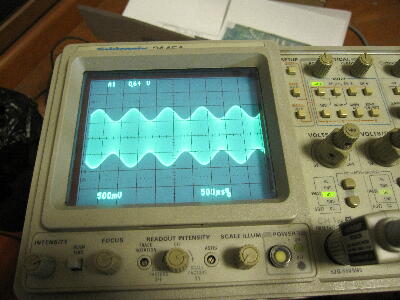

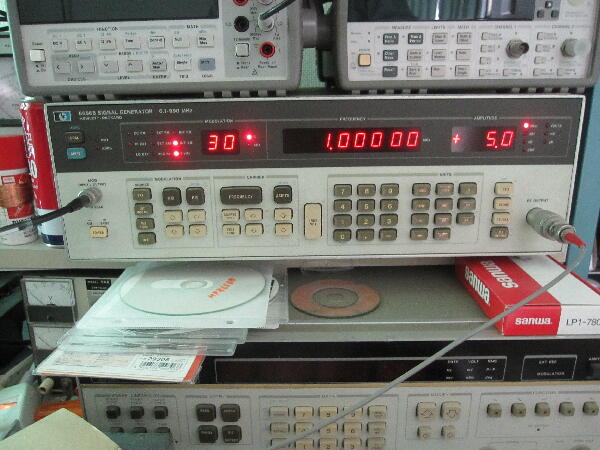

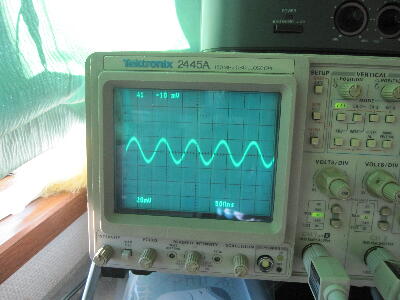

出力を+5dBmとしても 40mVp-p程度しか出力されず AM変調も掛からない
 |
|
|
|
|
|

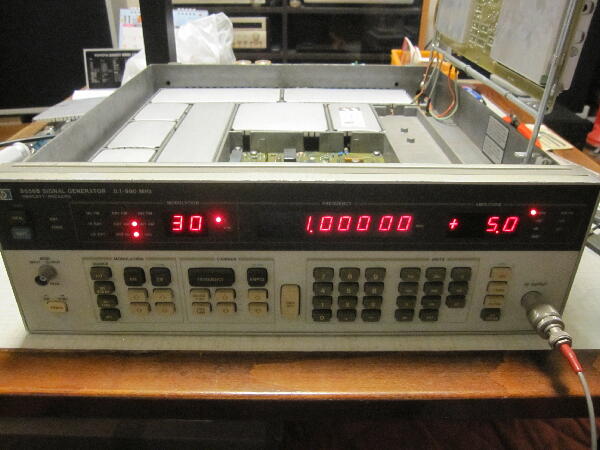

中を見てみる

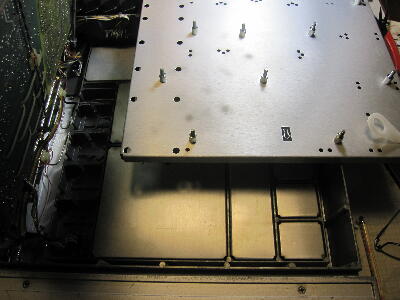

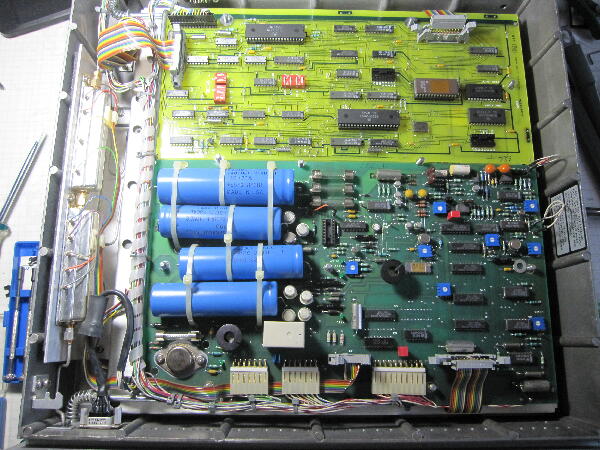

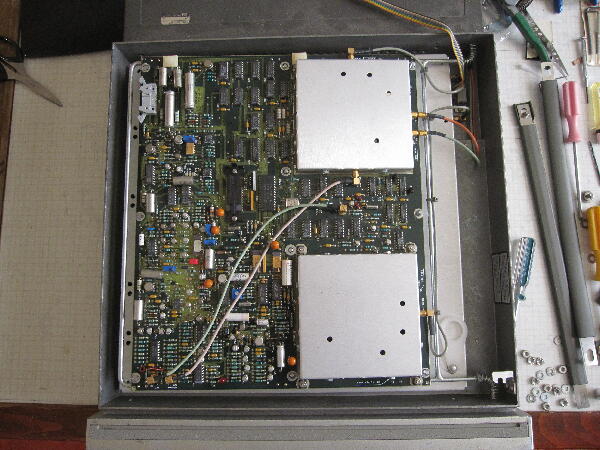

上の大きな1枚基板の下にRFブロックがあったはず

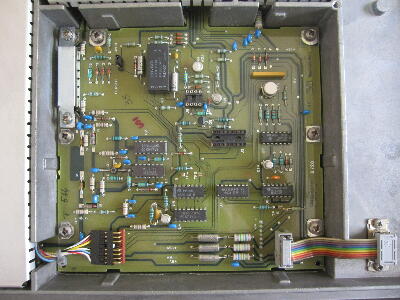

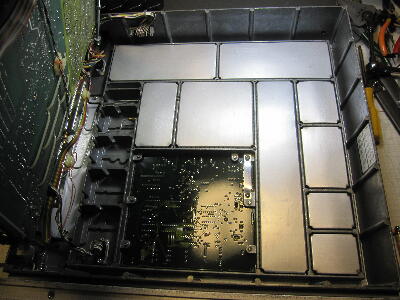

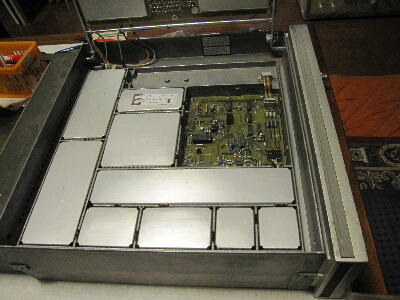

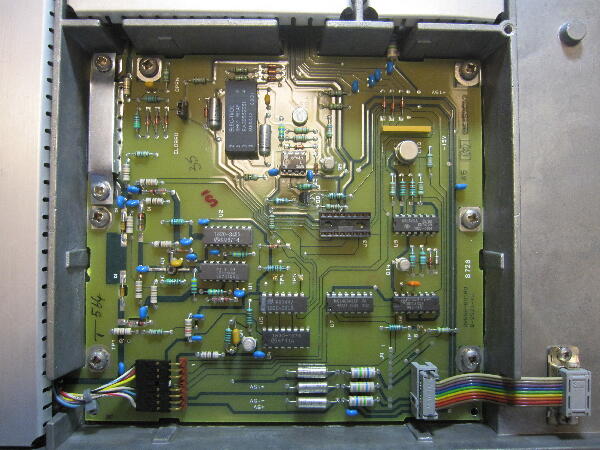

サブシャーシを外すとRFブロックが現れシールドカバーを外すと問題のALC回路がある基板に辿り着く
 |
|
|
|
|
|

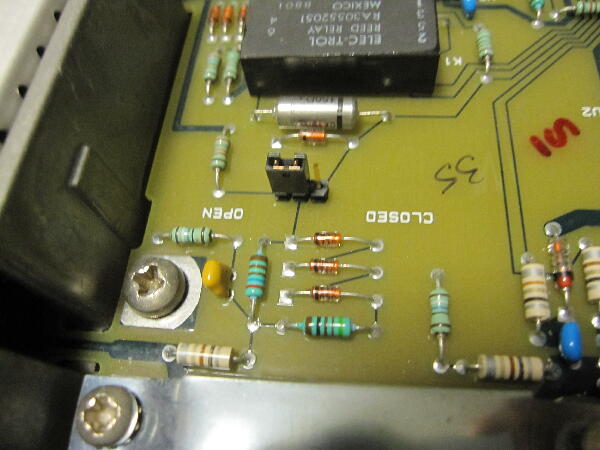

ALC回路を切り離すジャンパをCLOSEDからOPEN側にすると 出力が出るようになる
OPEN側とするとピンダイオードに一定電流が流れONなり 出力が出るので 後段のアンプは問題ない

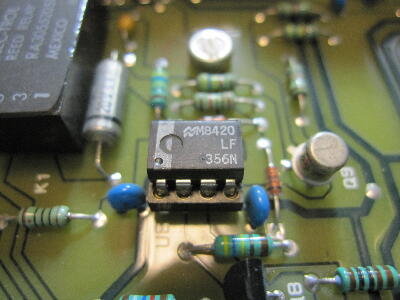

交換したOPアンプのLF356が壊れたのか？
 |
|
|
|
|
|

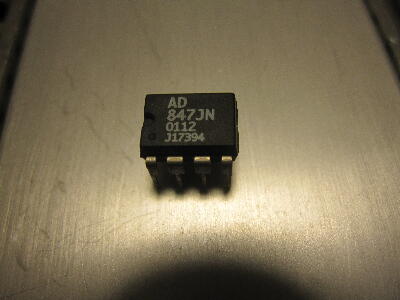

オリジナルはLM 218が使われているが それよりも高速なAD847があったので AD847に交換してみる
 |
|
|
|
|
|

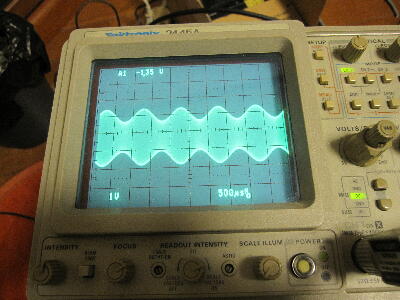

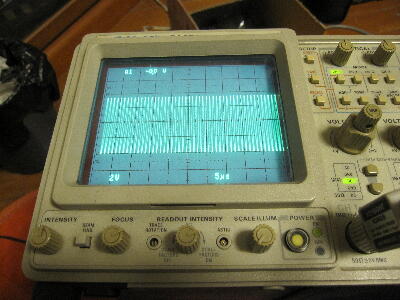

OPアンプ交換で出力が出る様になり AM変調も掛かる様になった
AM変調度を上げていくと 突然出力が出なくなった 何が起きたのか？
 |
|
|
|
|
|

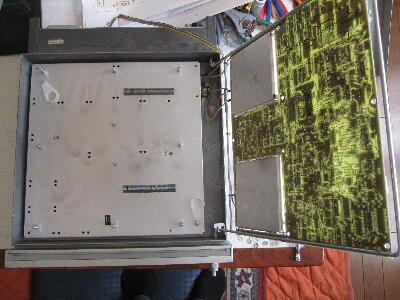

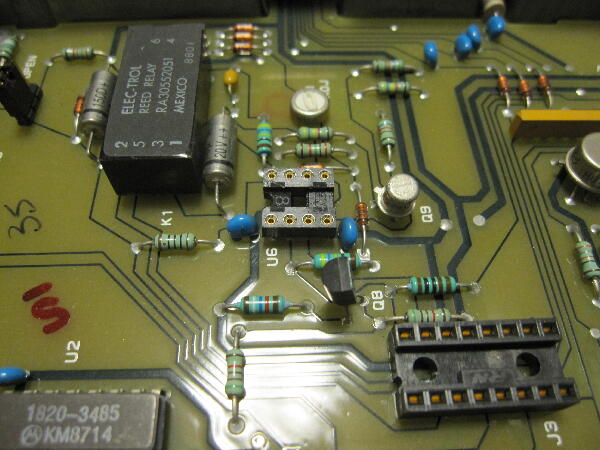

OPアンプをICソケット化したので ハンダ付けが悪かったのかと 確認の為 裏側の基板を開いて見てみる

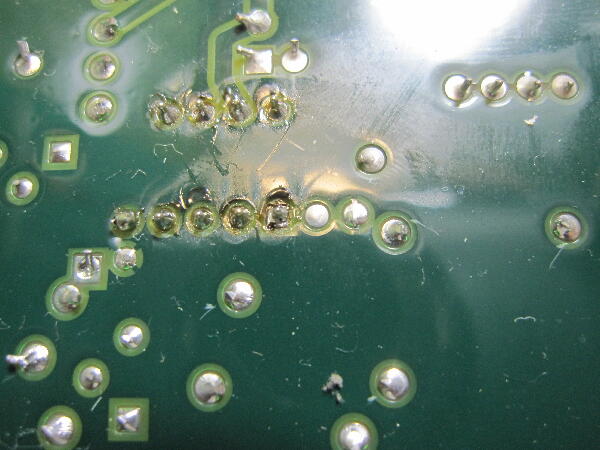

ハンダ付けは問題無さそう
 |
|
|
|
|
|
別のOPアンプに替えてみた時にミスをやらかした
間違えて2回路のOPアンプを挿してしまい 電源ONした途端 電源が落ちた

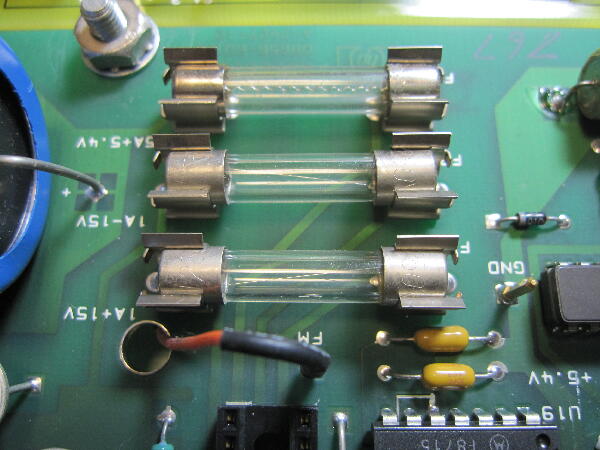

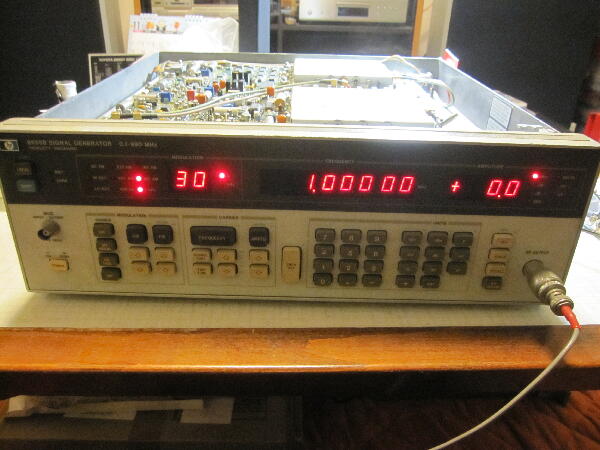

+15Vの1A ヒューズが切れていた ヒューズを入れ替え OPアンプを抜いて ジャンパをOPEN側にして電源をいれると 出力が出てきたので一安心 どこも壊れなくて良かった
 |
|
|
|
|
|
ALC回路周辺の部品を見てみたが問題無さそう
再度AD847を挿して試すと 正常に動作している 何だかよく分からない

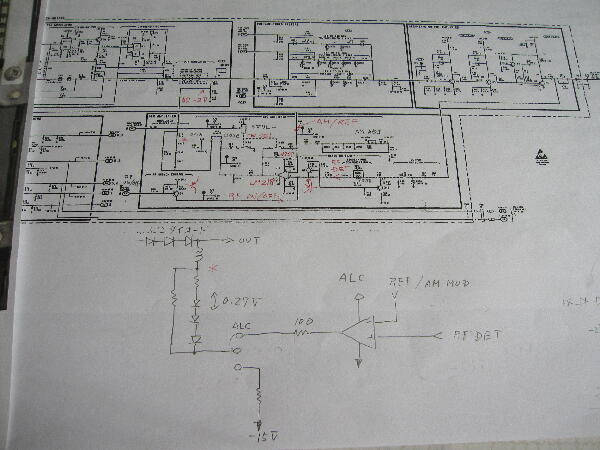

OPアンプ自体の不良ではなく OPアンプ −入力に来ている AM/Reference 信号に問題があるのかも
今の所正常に動作しているので様子を見るしかない
 |
|
|
