2025/1/31
”電源入りますがFM、AM共に受信しません” ジャンク
音が良さそうなシンセチューナ 興味があったので買ってみた

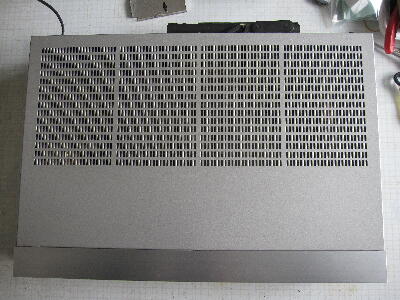

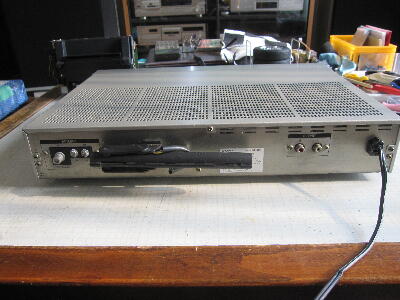

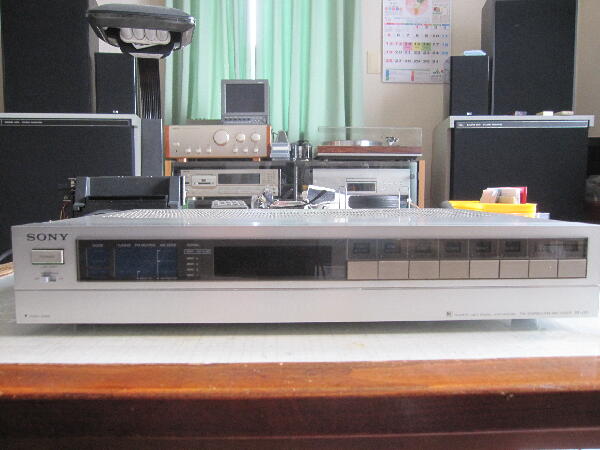

外観は多少の傷はあるが 概ね綺麗な状態

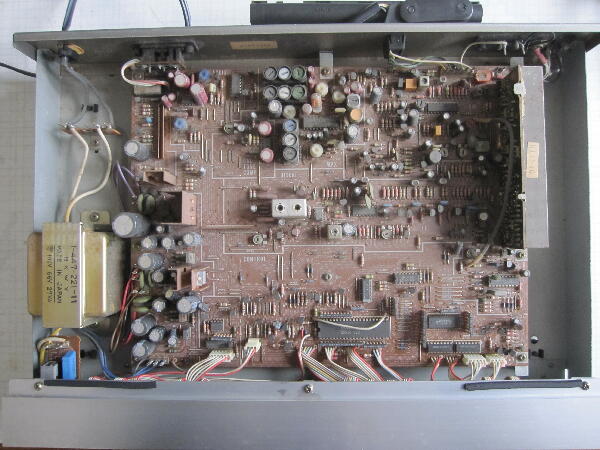

中はそれなりに埃が溜まって基板が白っぽく見える
 |
|
|
|
|

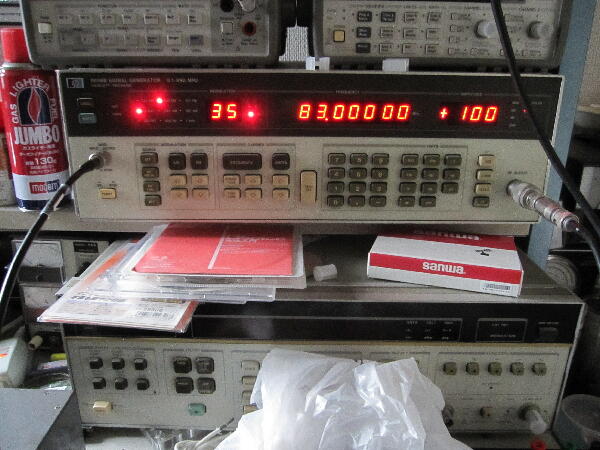

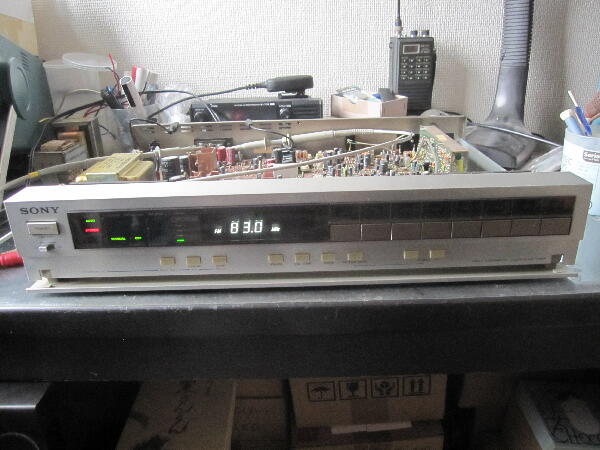

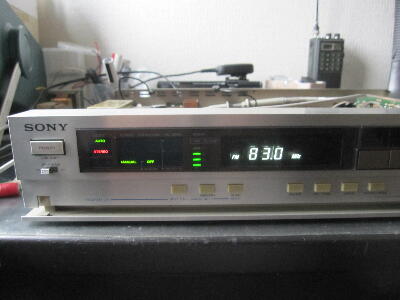

電源は入り 信号発生器でANTに入力すると 感度は悪いがステレオ復調も出来ている
90dB 入れてもフルスケールまでレベル表示が振らない 調整すれば良くなるだろう
 |
|
|
|
|
フロントエンドやディスクりなどを調整

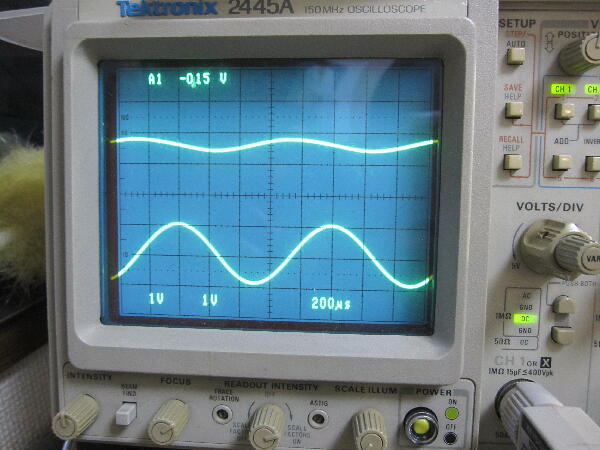

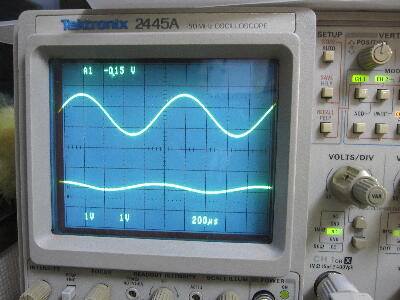

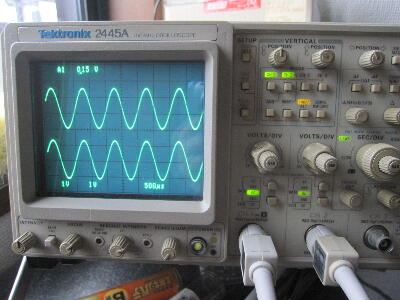

セパレーションの調整で問題発生 MPXのVCOは正常であっても セパレーションが調整しても L R 共 20dB も取れない
 |
|
|
|
|
回路図が無いので 回路を追ってみる

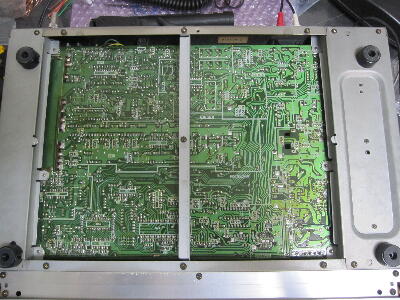

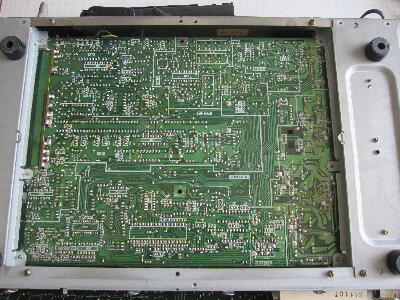

中央のステーが邪魔で追い難いので ステーを取り外す

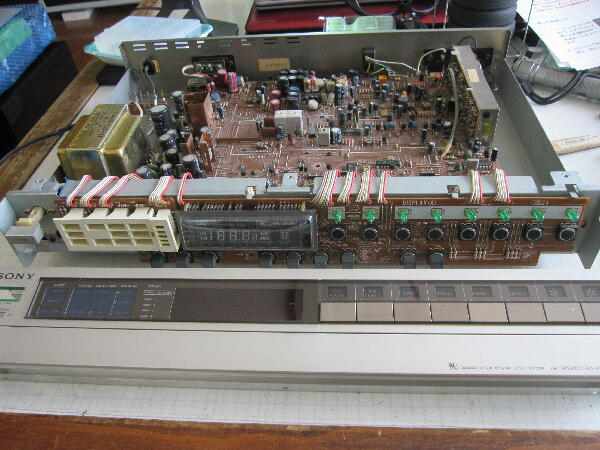

前パネルを外さないと止めビスを外せない
 |
|
|
|
|

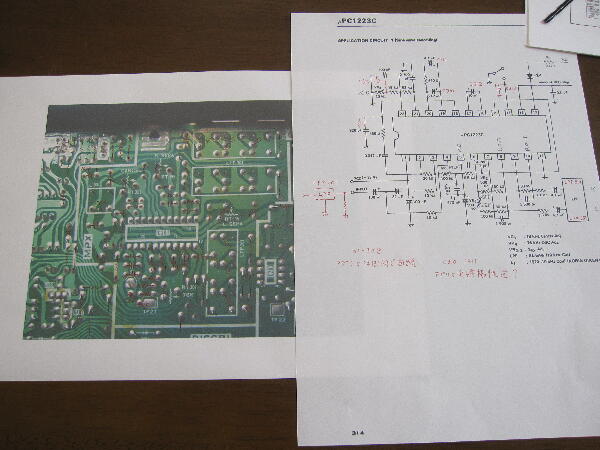

MPX部 基板パターンの写真を撮り 印刷して回路を追った
MPX部の回路はμPC1223C のデータシート アプリケーション回路とほぼ同じになっている
ただケミコンの極性が実機と異なる箇所が2箇所ある？ 小型ケミコンの所

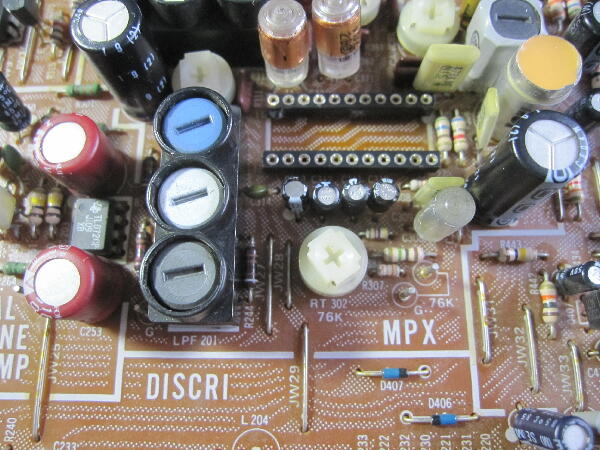

小型ケミコンは良く劣化した物を見かけるので C310〜C313 4個を外して調べてみる
ケミコンは正常だった 極性違いの箇所は両端の電位が同じなので逆でも良いのだろう
 |
|
|
|
|
セパレーションが取れない原因が良く分からない
パイロットキャンセルは調整出来るが…
IC入力に入っている LPF201 は外して調べると カットオフ 100KHz で問題無さそう
IC の不良なのか？ ソケットにして同じ IC が使われている動作の問題無い機種と IC を入れ替えても 症状は変わらず
本機から外した IC は他機種で動作しているのでI C 周辺に問題がある事になるが…
続く |
|
|
