2025/3/4

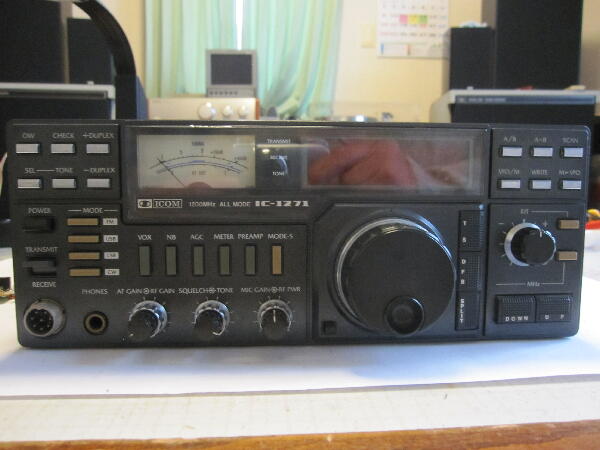

”Sメータ振り切ったまま 表示管表示しません RX NG” ジャンク
サービスマニュアルは見つかったので何とかなるだろうと購入

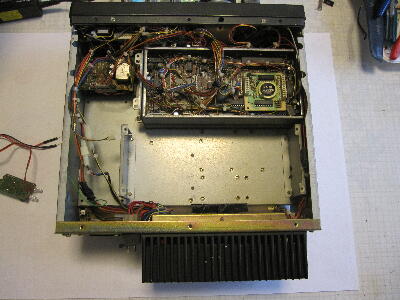

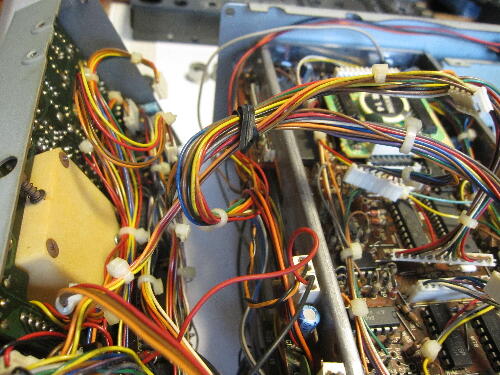

電源を入れて確認する前に中を見ておく

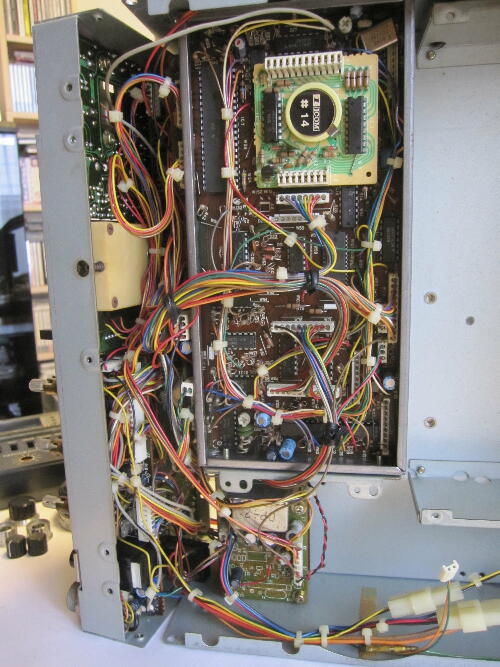

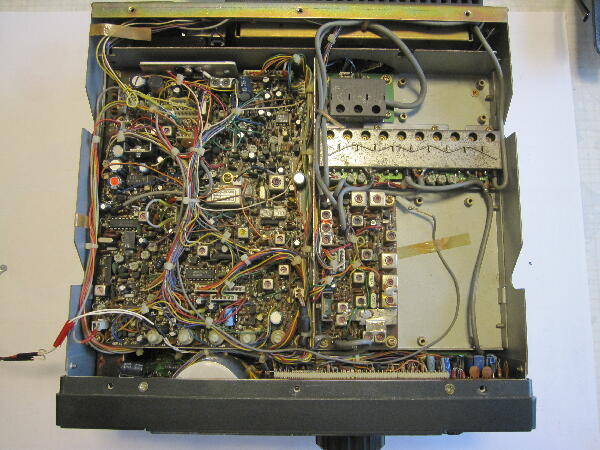

オプションの取り付け 空きスペースが上下にあるが 欠品は無く焼損なども無さそう
 |
|
|
|
|

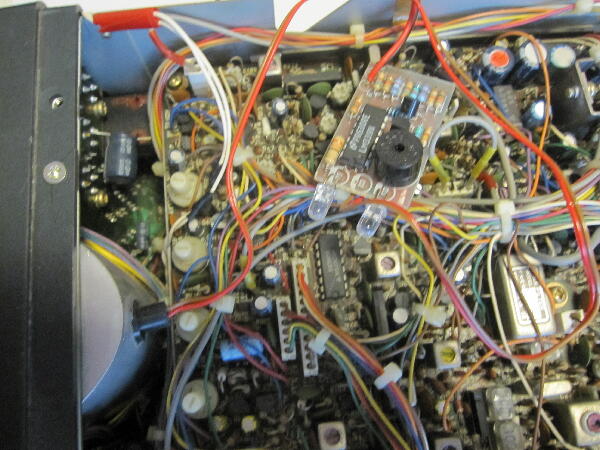

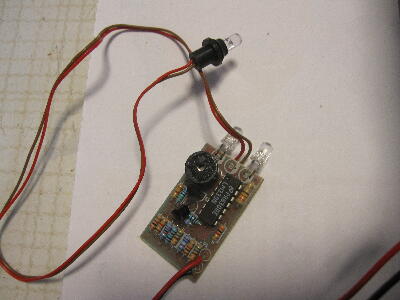

ビニールテープに巻かれた基板が入っていた テープを解くとメータ照明LEDが繋がっている基板
ブザーも付いているが何なのだろう？
 |
|
|
|
|

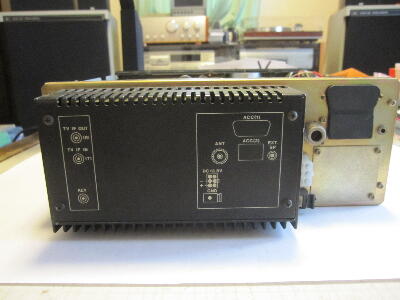

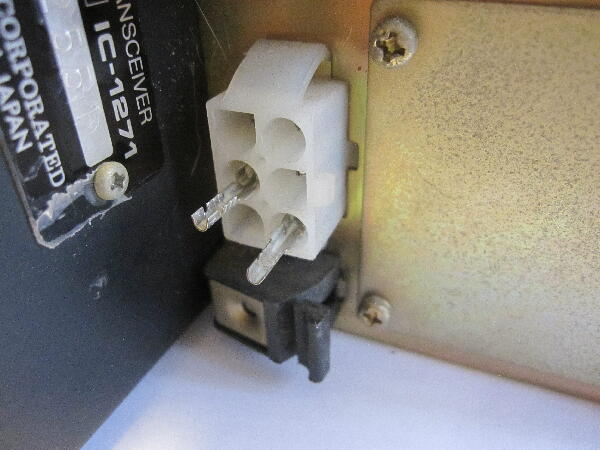

電源ケーブルは付属されていないので モレックスの適当なソケットピンを挿して13.8Vを入れてみる
商品説明通り蛍光表示は点灯せず Sメータは振り切っている
ネット情報では -9VのDC/DCが不良になるとSメータの症状が出るらしい

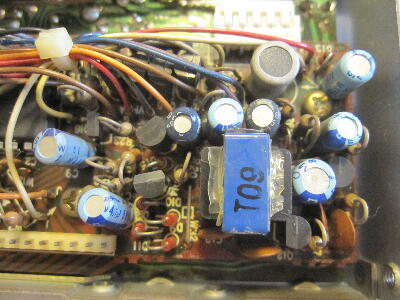

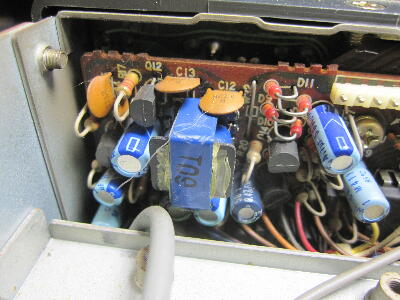

蛍光表示管用のフィラメント及び -30V位？電源のトランスがパネル面に見える

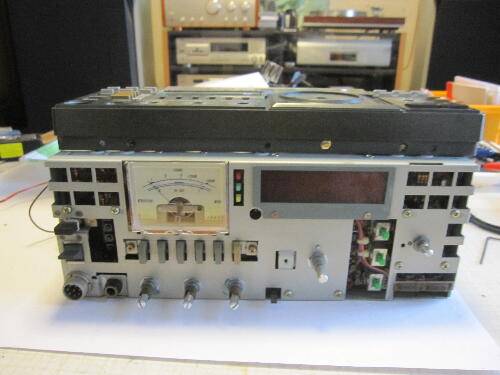

前パネルを外さないとトランス不良など分からないので ハーネスが沢山パネルと繋がっているが外してみる
 |
|
|
|
|
外すコネクタが多くて大変

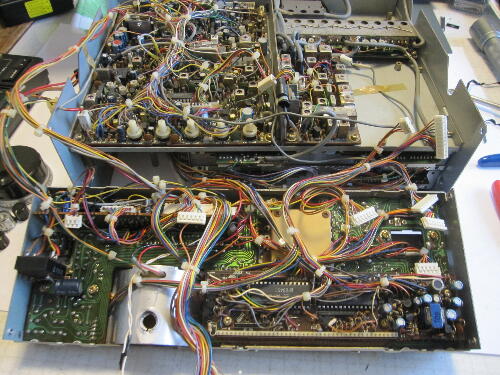

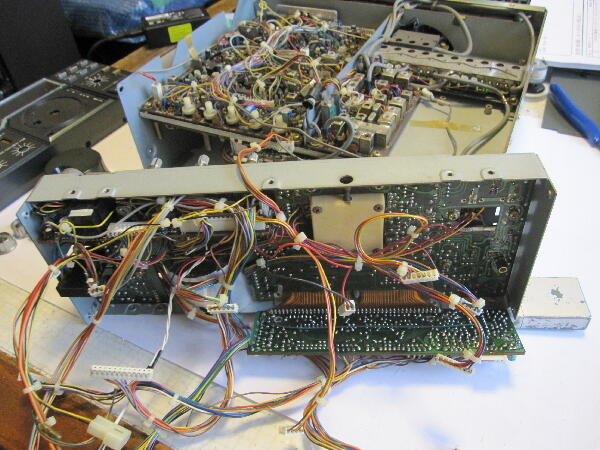

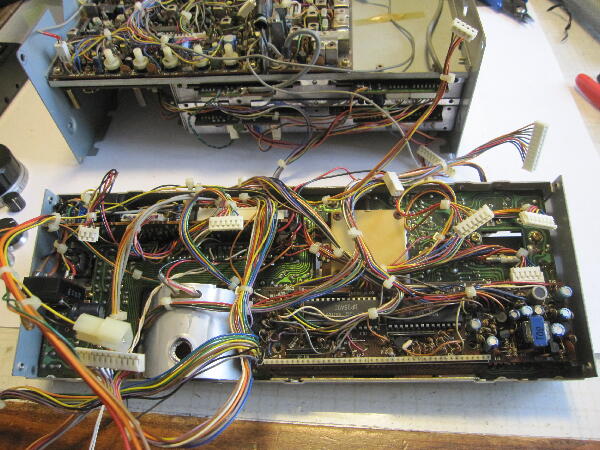

どうにかパネルが分離できた
 |
|
|
|
|

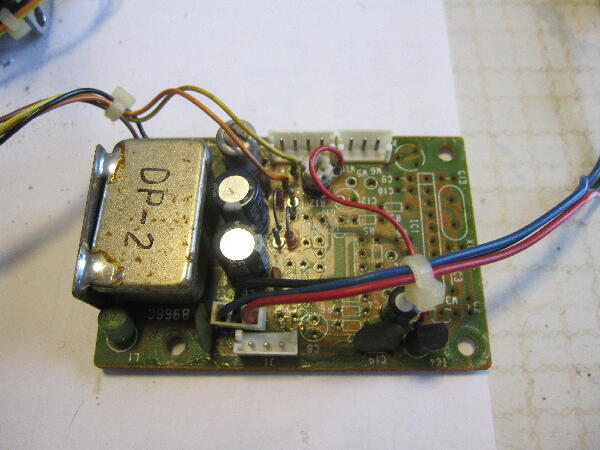

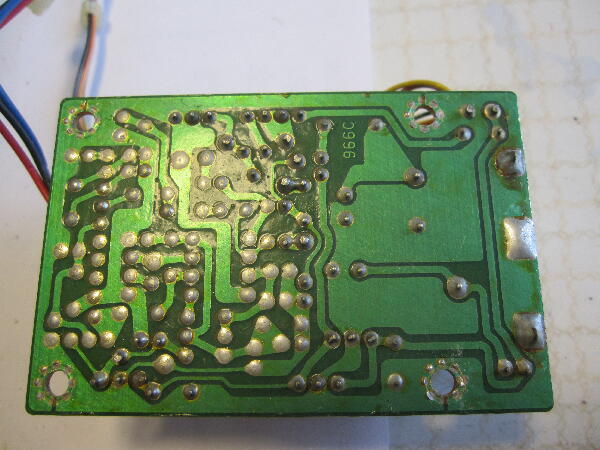

-9V電源基板を外した

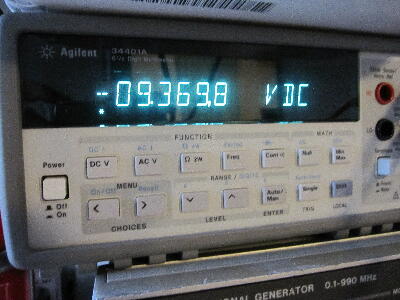

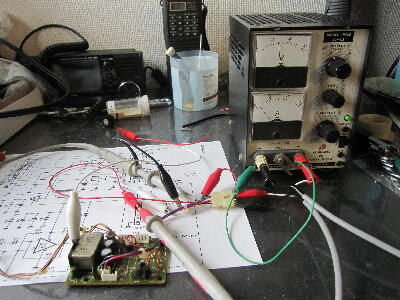

基板単体で調べてみると動作している 負荷として 1KΩを掛けても大丈夫
同基板の8V三端子も正常 他に原因が有りそう
 |
|
|
|
|

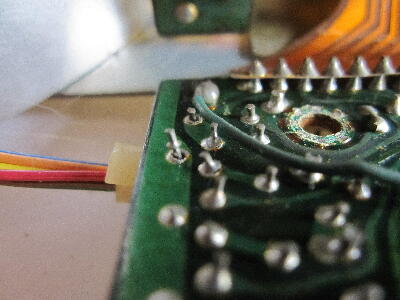

表示基板の左端のトランジスタがハンダクラックを起こしていた
他にも怪しい箇所はある
心配していたフィラメントの断線や トランス巻き線の断線は無さそう
蛍光表示管を取り出してみたがフレキ断線など無かった
トランス駆動トランジスタも正常そう 表示管が点灯しない原因は無さそうだが…
 |
|
|
|
|
仮組で気が付いた

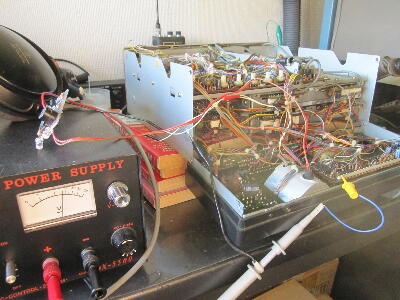

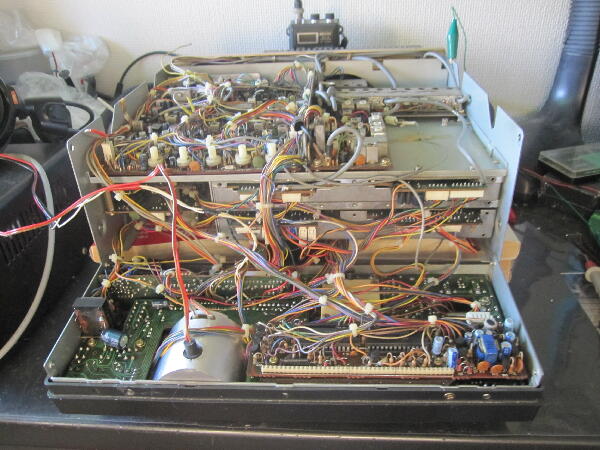

側板とのパネル固定ビスを下側だけ止め 本体を高くすると パネルを開いた状態である程度 信号が追える
 |
|
|
|
|
パネルを起こすと表示器が点灯している
何なのか？オシロプローブを当てていると点灯している

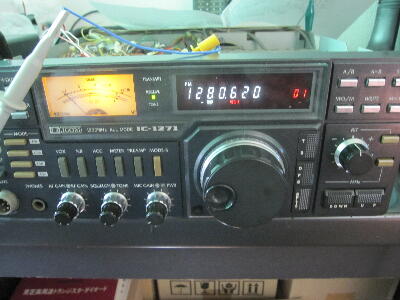

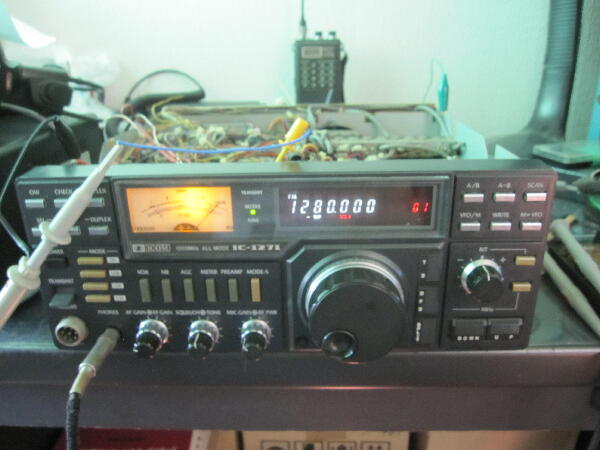

プローブを外すと点灯しない時が多い 何か有りそう 取り敢えずモードをFM とすると 表示がFMとなり ダイアルを回すと周波数表示も変化する
我が家には1200MHz の信号源は無い

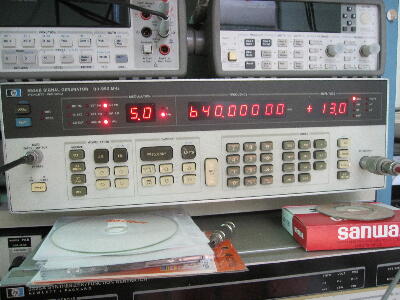

HP 8656B 出力は990MHzまでしか出ないが 出力は高調波が少なく綺麗な波形であっても 高調波がゼロではないので受信周波数の半分で IC-1271 ANTに短い線を繋ぎ 8656B 出力を近づけると S メータが振り1KHz変調音が聞こえ RX NG との事だったが一応受信は動作している
望が出てきた
続く
 |
|
|
