2026/1/8
”SP端子破損の修理 スイッチ類清掃他” 東京都 K 様修理依頼品 CA-1000Ⅱと一緒に送られて来た
問題のSP端子 締め付け端子は外されて同梱されていた 本体側端子は外から見ても割れは見えないが 内部で割れているのか何ヵ所かグラグラいている
フロントパネルの開閉パネルが正常に開閉出来ない
|
|
|
|
|

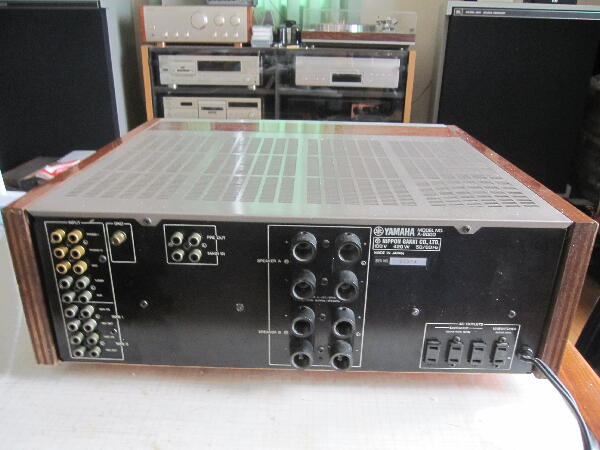

SP端子から見てみる
サイドウッドカバーを取り外し中を見てみる

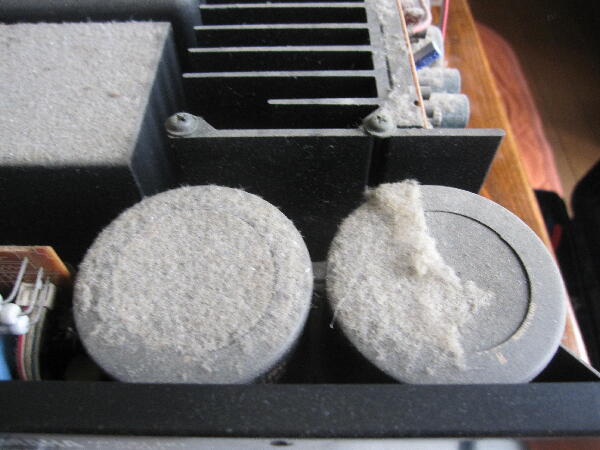

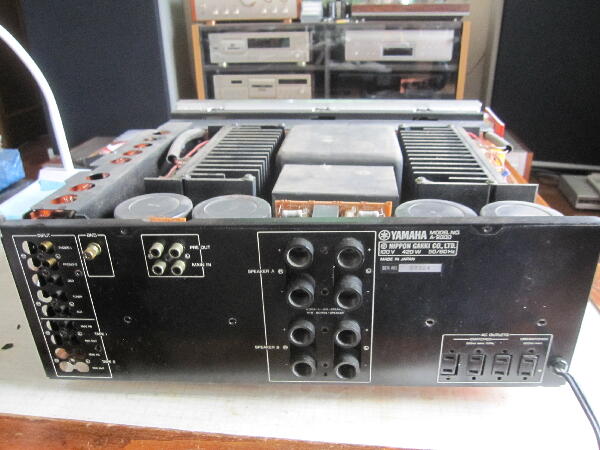

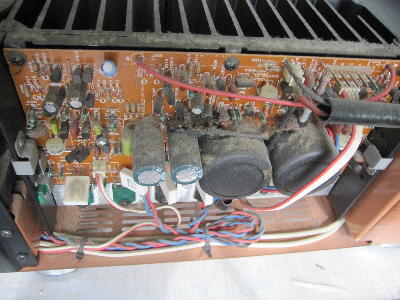

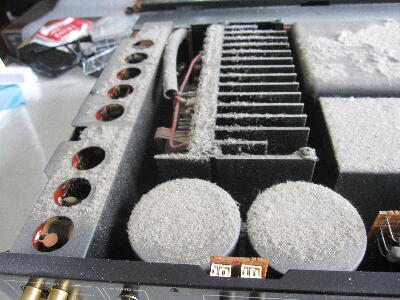

中は凄い埃が溜まっている A-2000でこれ程埃が溜まったのは初めて見た
掃除機でまず埃を吸い取る
 |
|
|
|
|
後ろパネルを取り外す
割れたSP端子が出てきた 外から強い力でSP端子が押されたのだろう…

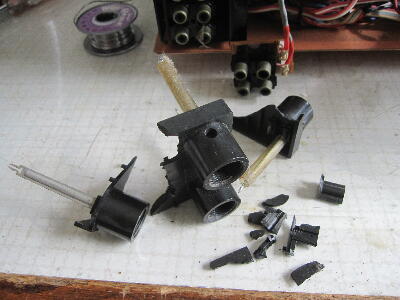

SP端子基板から端子を抜き取る 基板上で繋がっていた物が外すとバラバラになった
内部に割れた破片が転がっていたのを拾い集める ちょっと之は修復は難しい
 |
|
|
|
|

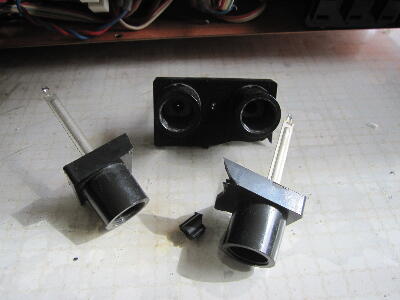

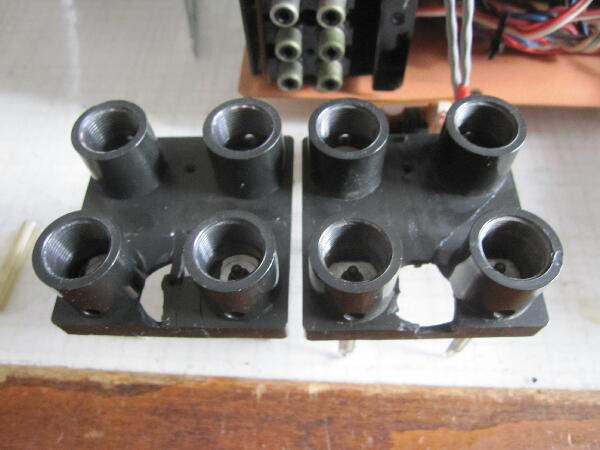

割れた破片を接着してみたが 破片が全部は見つけられず此処までが限界
割れ方が外から強い力で押されたのでパネル固定ビスの箇所が割れているので予想出来る
1個は止め穴が出来たので破片の無い部分はエポキシで埋めれば何とかなりそう
もう1個は自分の部品取りA-2000の割れたSP端子を接着した物があるので之を使う
 |
|
|
|
|

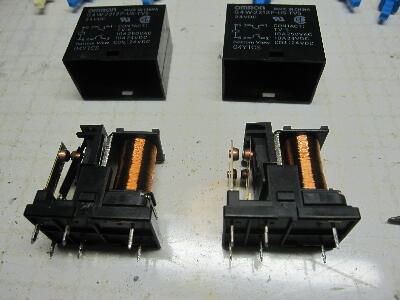

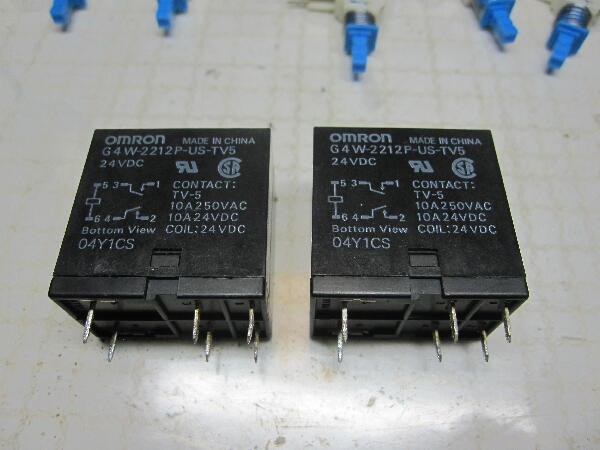

SP端子基板を取り外したので SP接続リレー接点を掃除しておく
 |
|
|
|
|

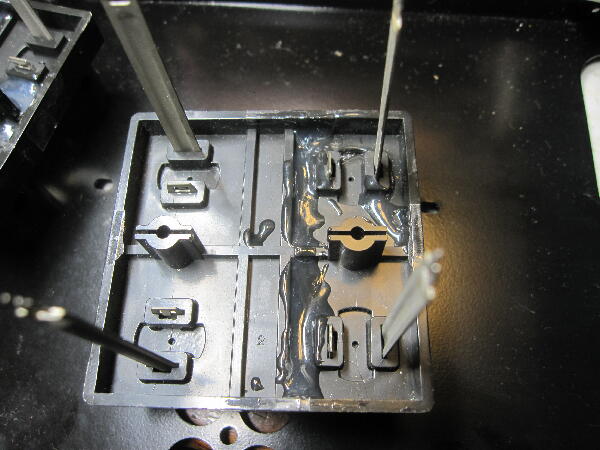

SP端子裏側に補強にエポキシを充填

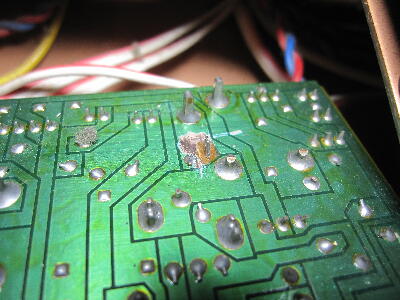

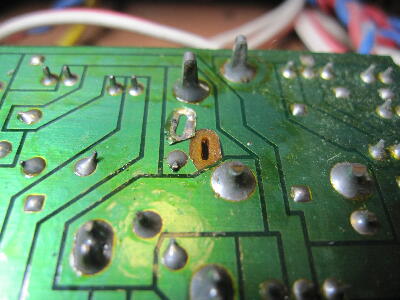

基板側はSP端子が押されたのでパターン銅箔が剥れていた
ハンダ導通出来る様周辺パターングリーンマスクを剥がしてハンダが乗る様にしておく
 |
|
|
|
|

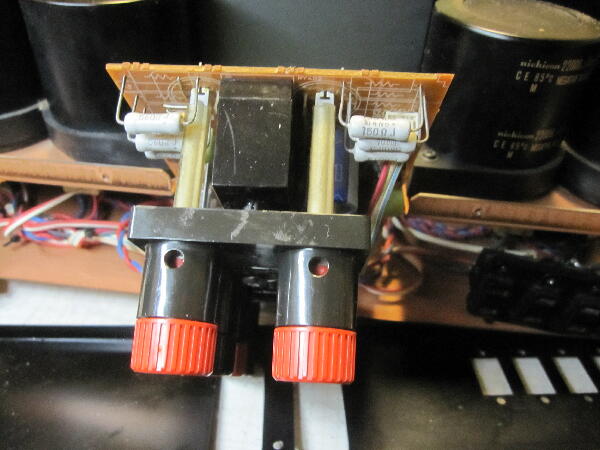

基板に接点を掃除したリレーを実装後 SP端子をハンダ付け

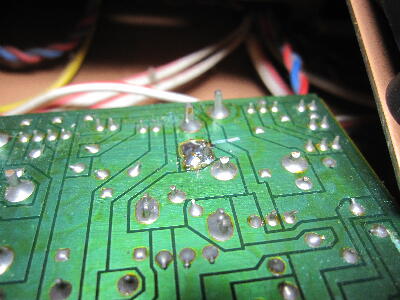

パターンの剥れたSP端子リード箇所のハンダ盛り
 |
|
|
|
|

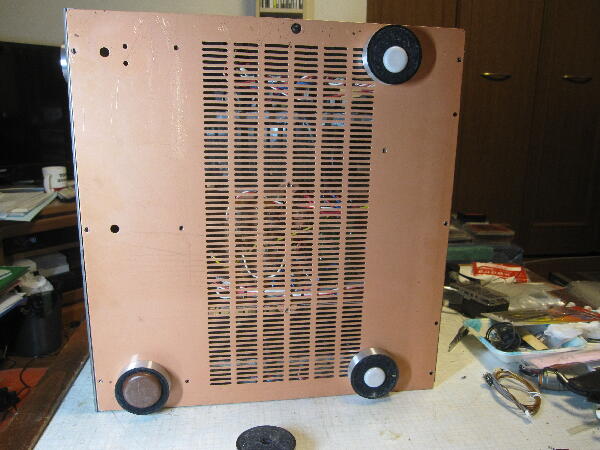

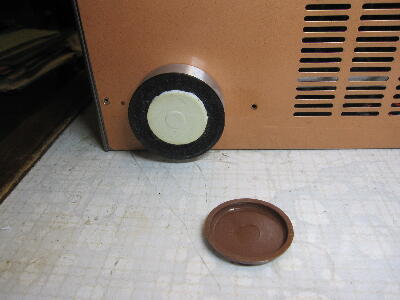

スイッチ類を掃除する為に前パネルを外そうと底カバーを外そうとすると足にキャップの様な物が貼りつけてある
之ではビスを外せないのでキャップを剥がす
結構強力な両面テープで貼りついていて 樹脂キャップだけ?れた
何の為に貼ったのだろう 1個の足だけ貼られて無かったが…
 |
|
|
|
|

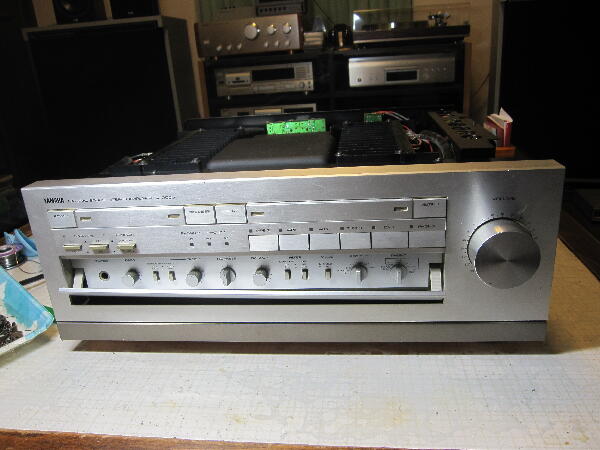

表パネルを外したので 開閉パネルを修正しておく

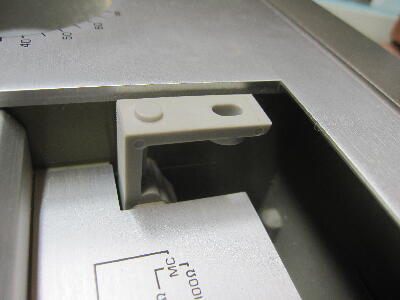

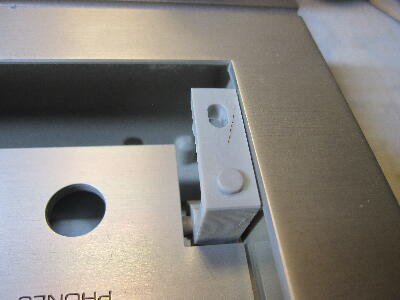

片側のヒンジが外れていたので嵌めこむ 開閉パネルは具合い良く開閉出来る
 |
|
|
|
|

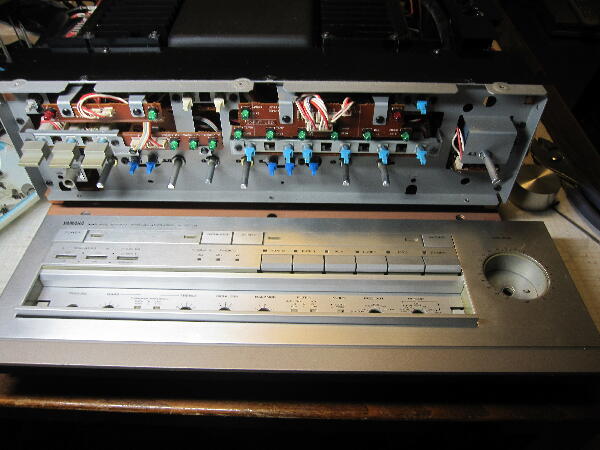

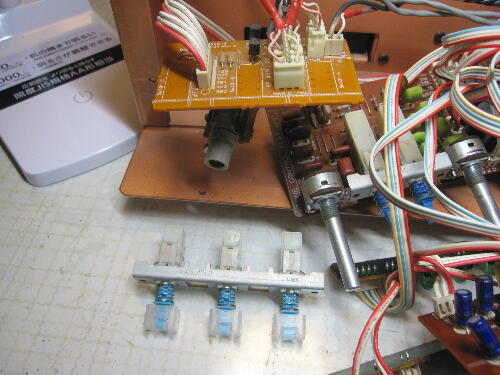

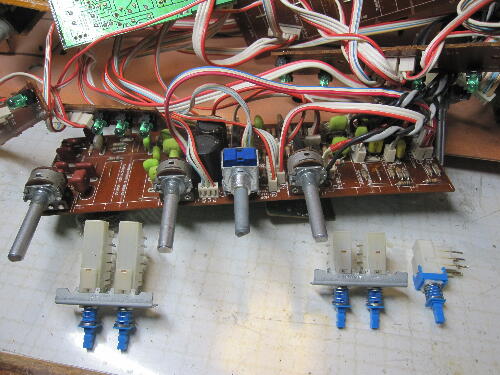

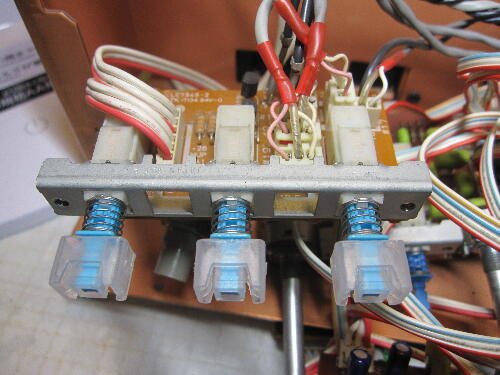

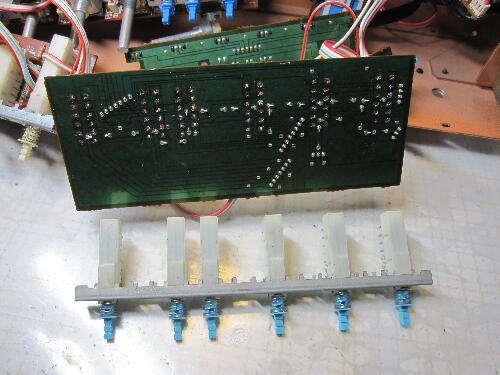

内パネルから スイッチの乗った基板を取り外て 各基板からスイッチを取り外す
 |
|
|
|
|

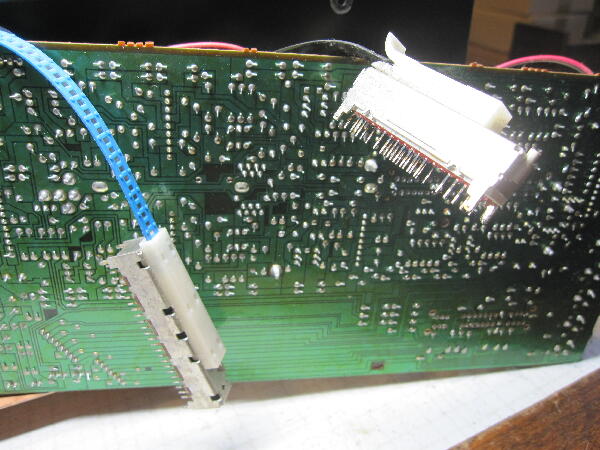

イコライザ基板にも多極スライドスイッチが在るので取り外す
此のスイッチに接点復活剤を吹いたのかベッタリしていた 外から吹いただけ？なので中には届いていない
この様なスイッチは構造的に分解しないと中には達しない
 |
|
|
|
|

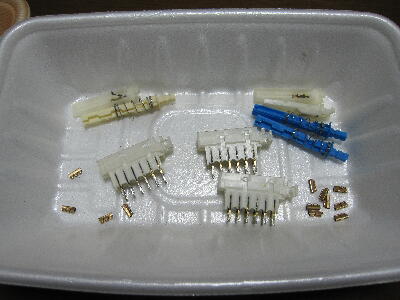

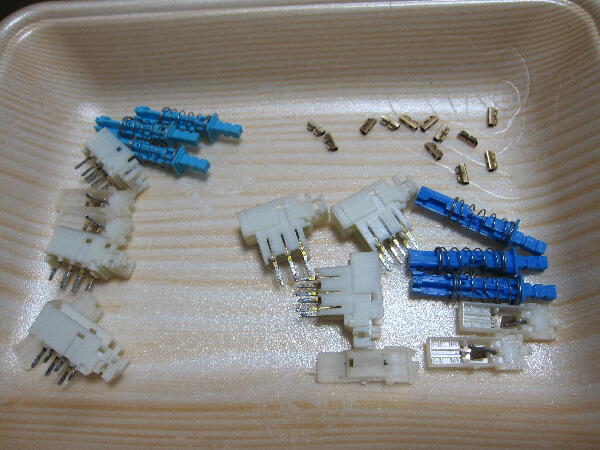

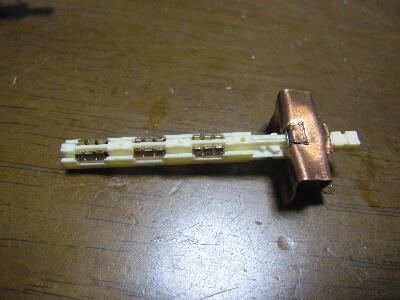

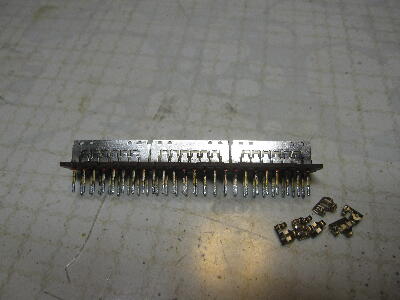

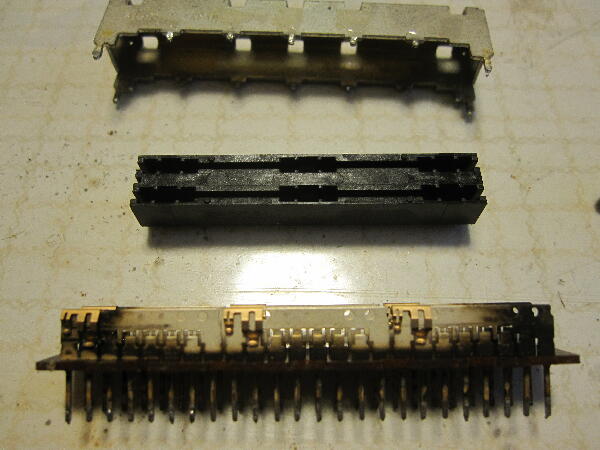

外したスイッチを分解掃除

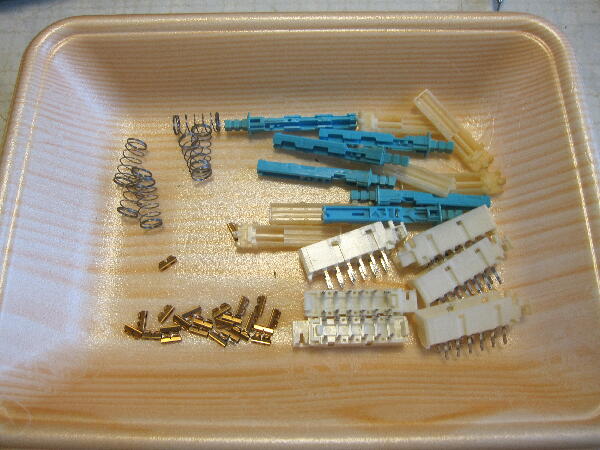

ひたすら分解掃除の地道な作業 数が多いので時間が掛かる
掃除後 手作りしたバネ押さえ治具で組み立て
 |
|
|
|
|

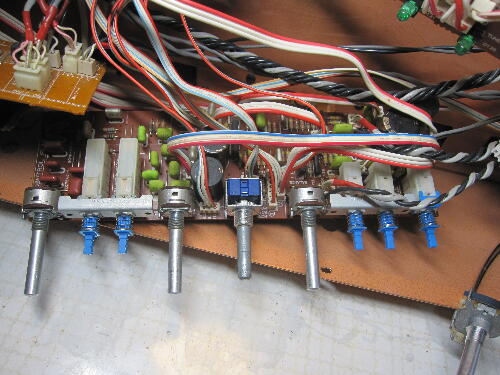

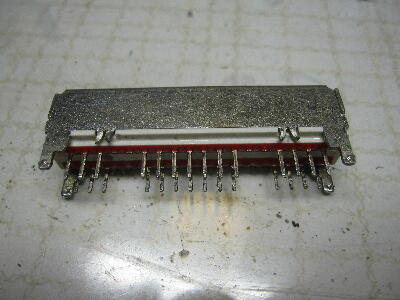

イコライザ基板のスイッチ
可也黒くなっている これ等を掃除
続く
 |
|
|
