2017/5/13
”左ch音出ません スイッチボタン取れています” ジャンク F堂にて購入
A-2000a修理依頼品の音が良かったので何時か手に入れたいと思っていた
届いた物を見てみるとパワーアンプAssyが片側取られたもの 確かに之では音は出ないが…
商品コメントにはパワー部が無いとは表記されておらず部品取りにどうぞとの記載はあるが…
Assyが片側無いと表記して欲しかった アルミSWボタン頭は全て剥がれて脚も取られ配線がはみ出している
もう1台ジャンクが出ていたのでF堂に問い合わせると内部の写真が送られてきたので確認
すると22000μ/75Vケミコンは外された部品取り機ではあったがパワー部Assyは揃っていたので仕方なくこの機体も注文 これで何とかなりそう 締めて￥24Kとそれ程高くは無いが…
 |
|
|
|
|

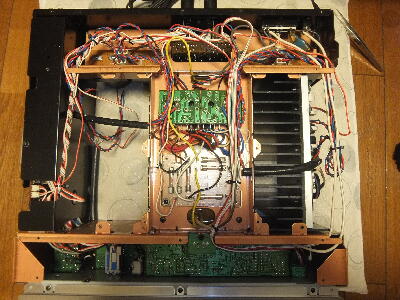

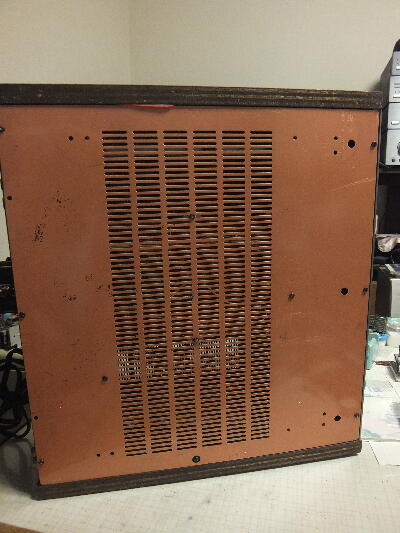

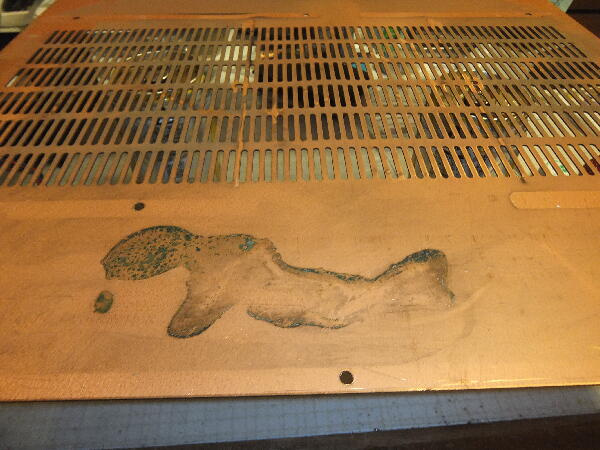

底板を外すと液漏れの跡が…
Rch側 22000μ/75Vケミコンから垂れた形跡

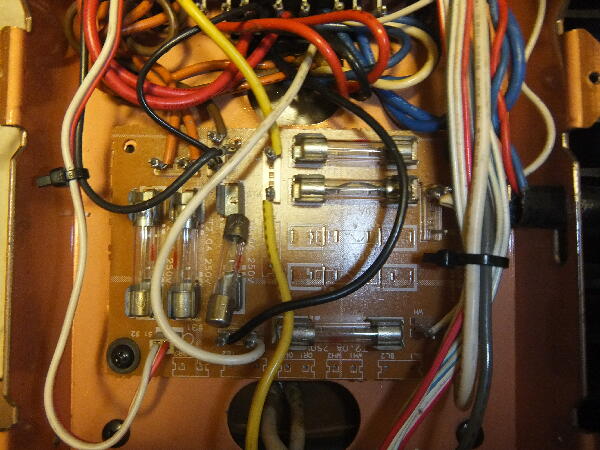

ヒューズも2Aが切れている これは前途多難 もう1台はどんな状態だろうか？
 |
|
|
|
|
とりあえずパワーAssyを外してみた

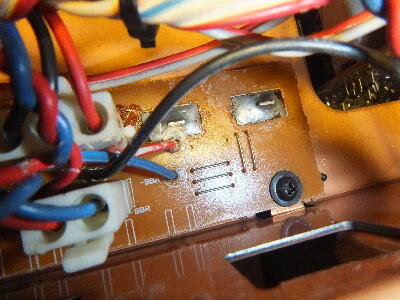

ケミコン周辺の接着剤は剥がしてありハンダ面もクラック補修がしてある
 |
|
|
|
|
5/19 もう一台が届いたので部品取り機として早速解体

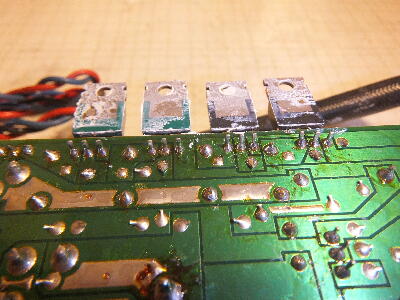

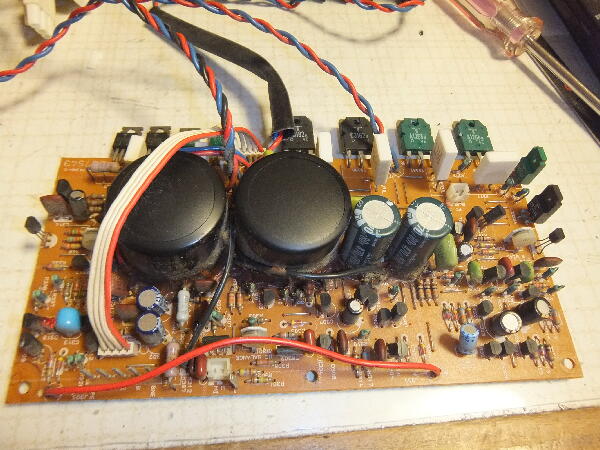

パワー部はケミコン接着剤は付いたままの状態でTO220Trもハンダクラックでグラグラ 手は入っていない様だ
パワーTrは調べると壊れてなさそう
 |
|
|
|
|

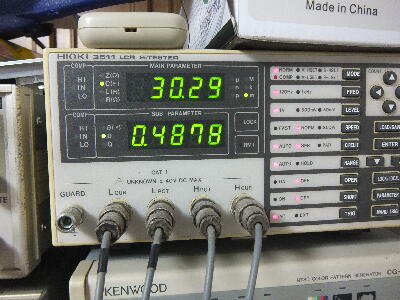

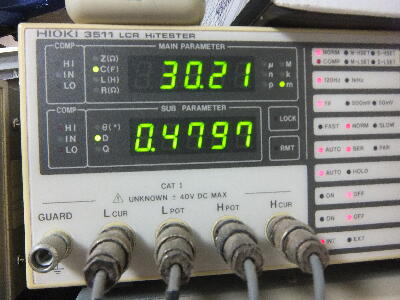

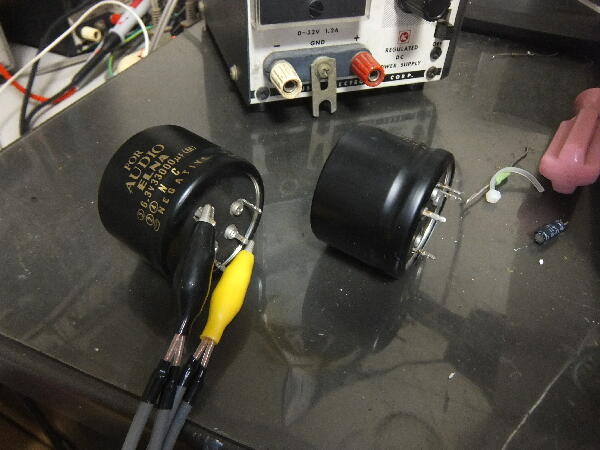

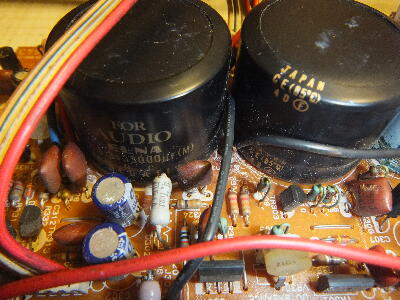

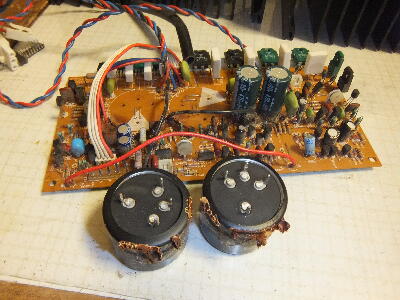

ケミコンは掃除して容量を計ると30mF（30000μ）で問題なさそう
 |
|
|
|
|

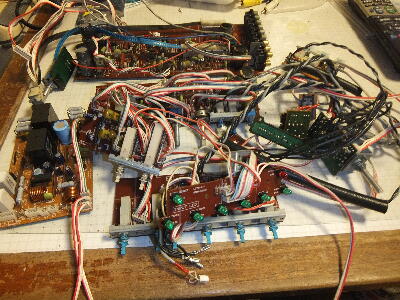

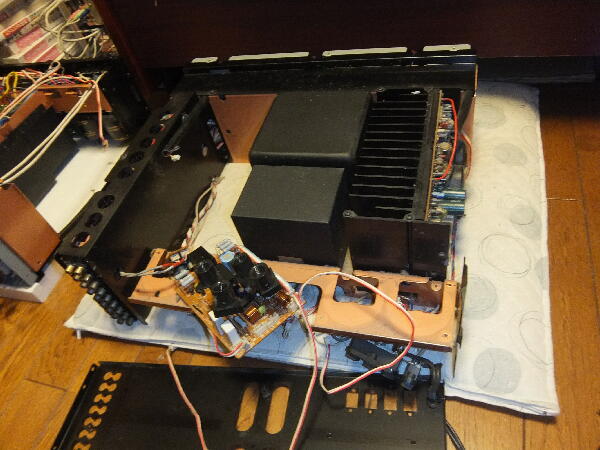

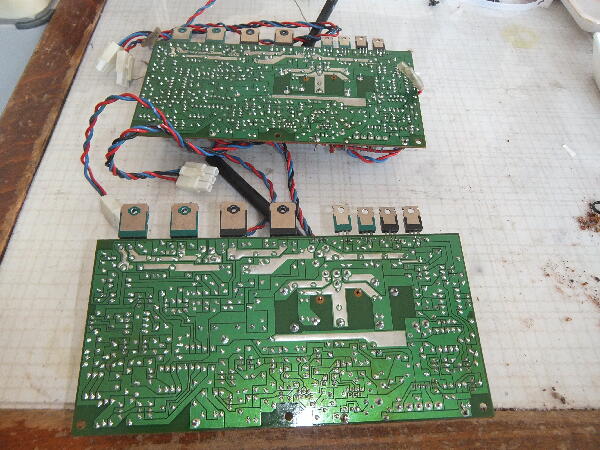

解体して残ったパワー部とその他基板類
トランスは本体に残した状態でとりあえず保管
 |
|
|
|
|

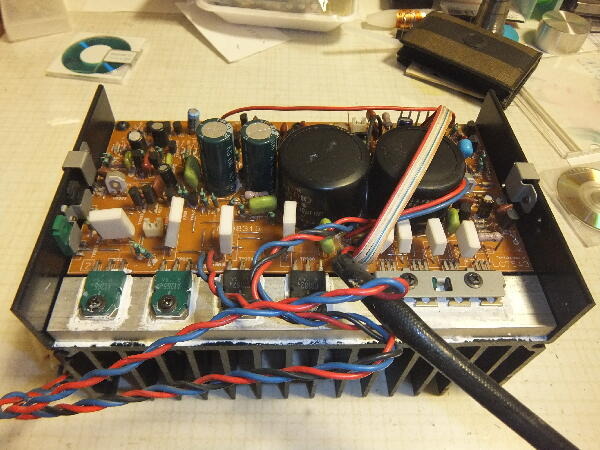

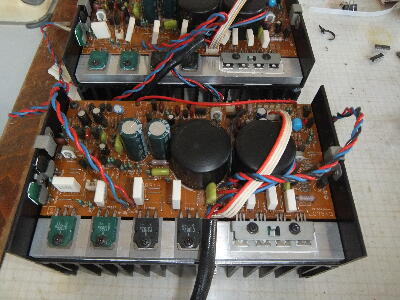

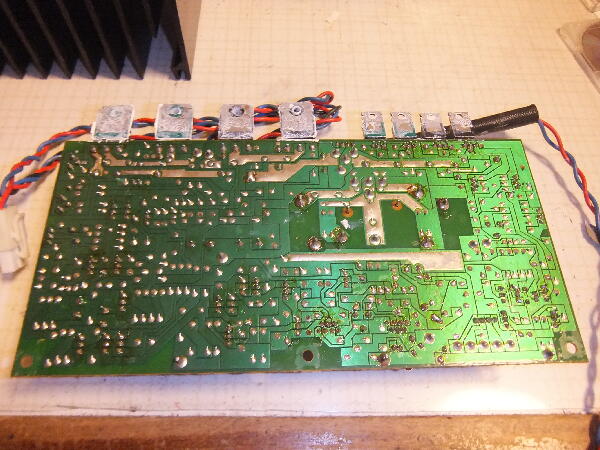

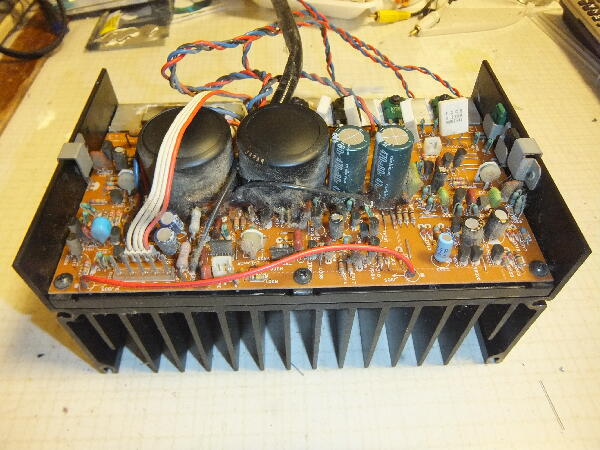

基板は再ハンダしてフラックスは洗い流して綺麗にして放熱器に組みつけ

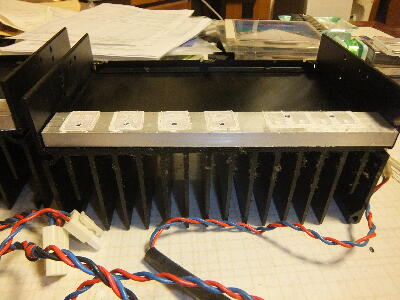

TO3PパワーTrはシリコンを塗るのが面倒なのでシリコンシートで手抜き TO220はカット用シートが行方不明の為オリジナルのマイカにシリコンコンパウンドを塗布
 |
|
|
|
|

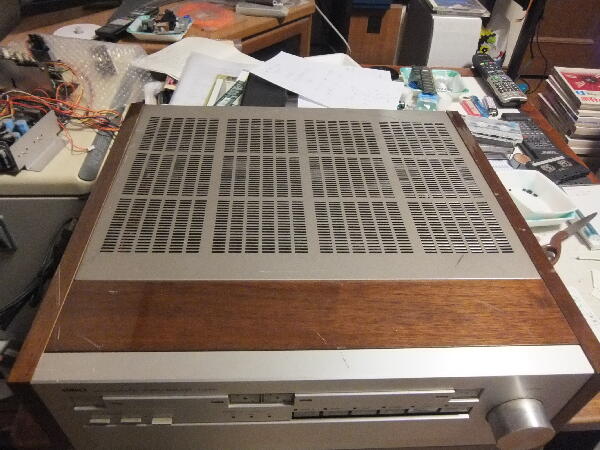

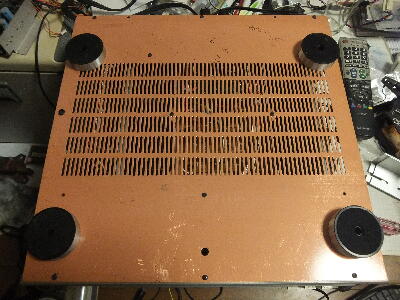

部品取り機に脚が付いていたので移植

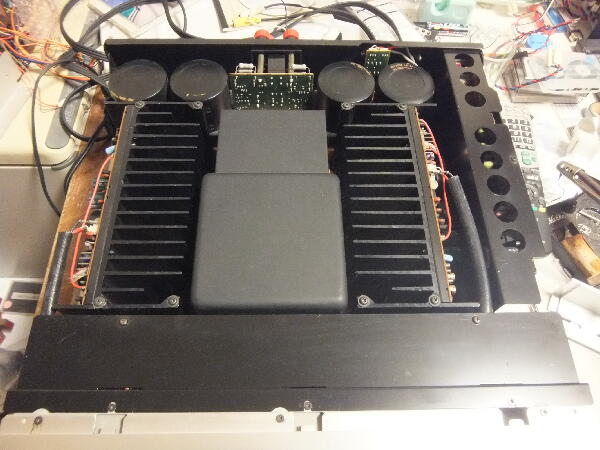

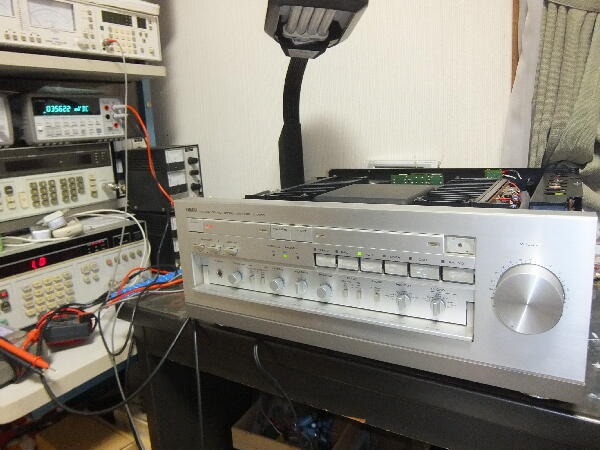

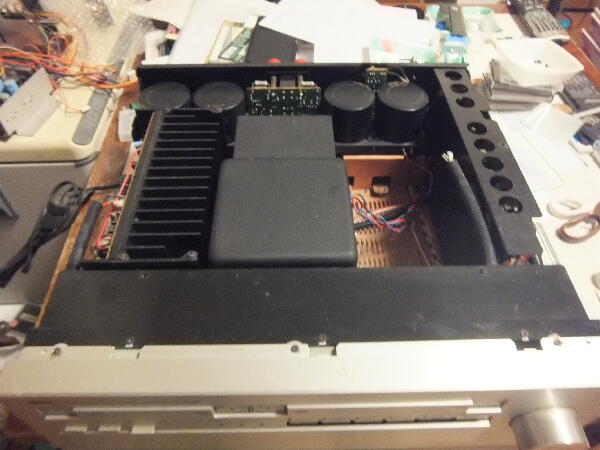

ケミコン液漏れはあるがひとまず動作確認の為パワーAssyを組み付け
 |
|
|
|
|
スライダックで整流電圧を確認しながら上げていく 問題なさそうなので80V程まで上げていくとSPリレーの動作音
左右共出力は出ている スライダックを外しAC100V直接入力 オフセット調整も左右 出来てしばらく通電してアイドルでも見てみようとしているうちに突然破裂音

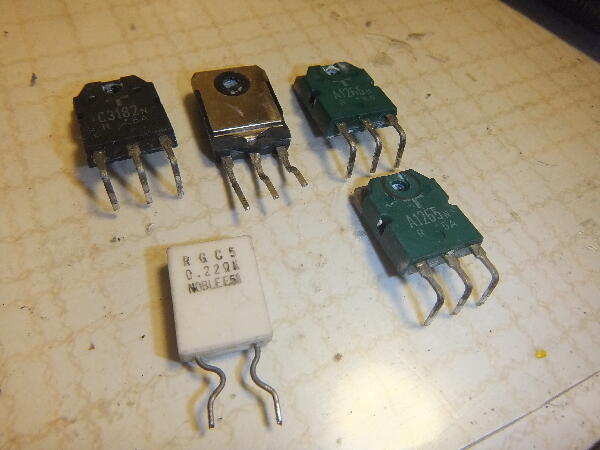

元々付いていたパワーAssyのLch終段2SC3182が割れている 終段コンプリが全滅 エミッタ抵抗も1個断線
続く
 |
|
|
