2017/8/9

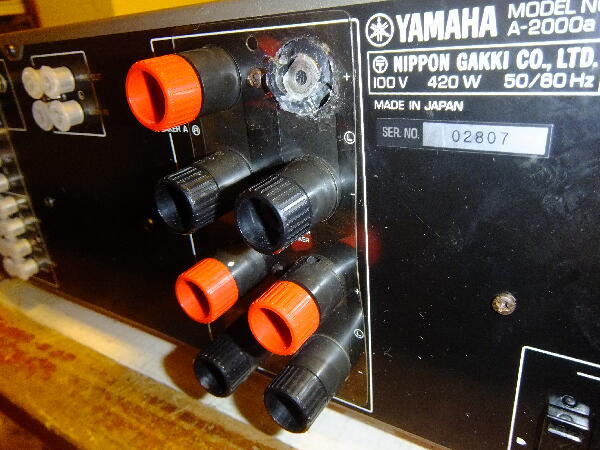

半年程前修理したA-2000a ”スピーカケーブルを繋ぎ変えていた時端子が割れてしまった 接着しても上手くいかずその時の影響かハム音が微かに出る様になった” との事で再修理
部屋が狭くなったので返送不要とのありがたいお申し出 |
|
|
|
|

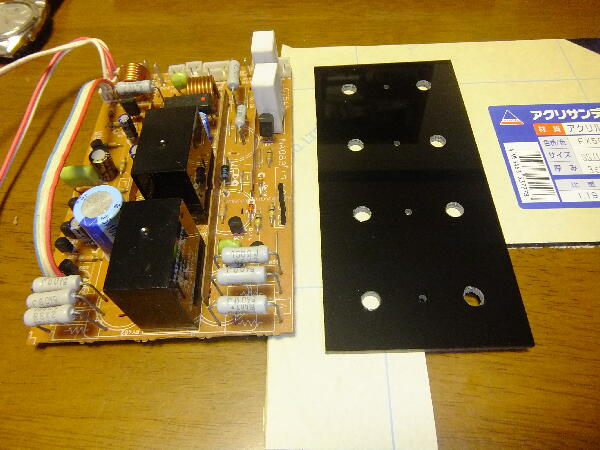

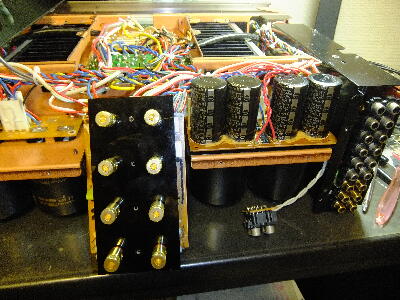

事前に我が家のA-2000部品取り機のSP端子が外されていた基板で寸法取りしたアクリル板は用意してあった

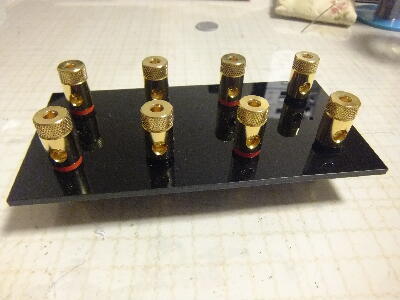

アンプが届いた日に注文しておいたSP端子も届いた
 |
|
|
|
|

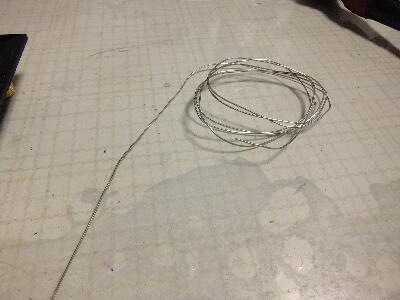

φ0.8メッキ線で基板と接続する様に加工

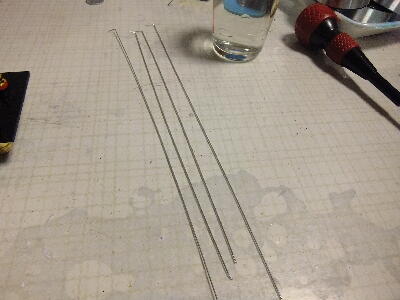

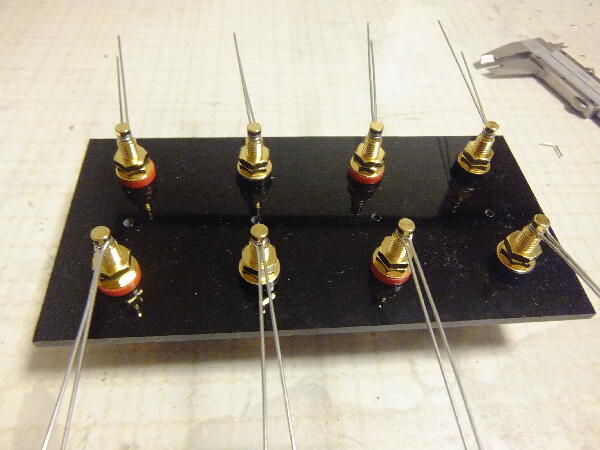

メッキ線を真直ぐに延ばして端子に巻きつけ
 |
|
|
|
|

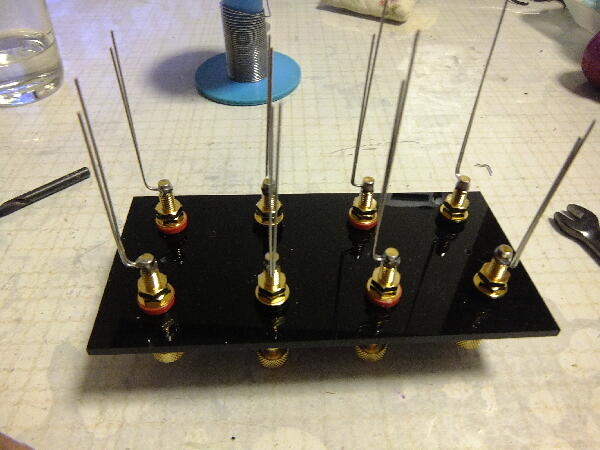

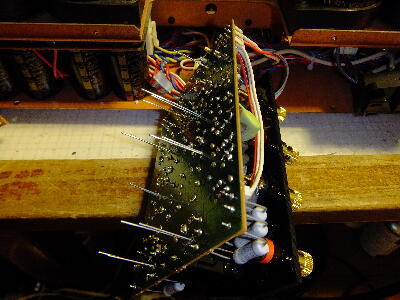

基板の穴位置に合うようメッキ線を折り曲げ
長さはあえて不揃いにして基板に入れ易い様にしておく
 |
|
|
|
|
|
|
|

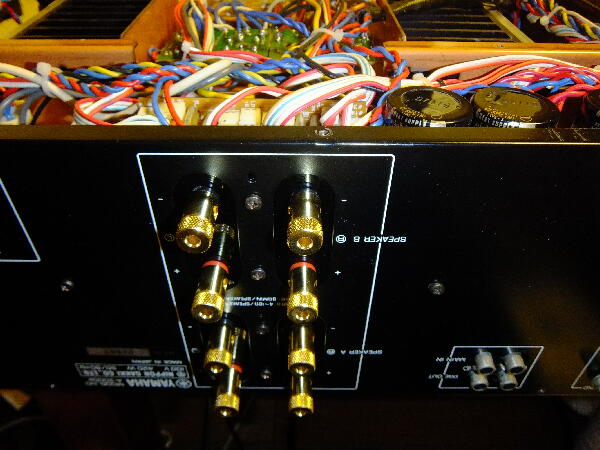

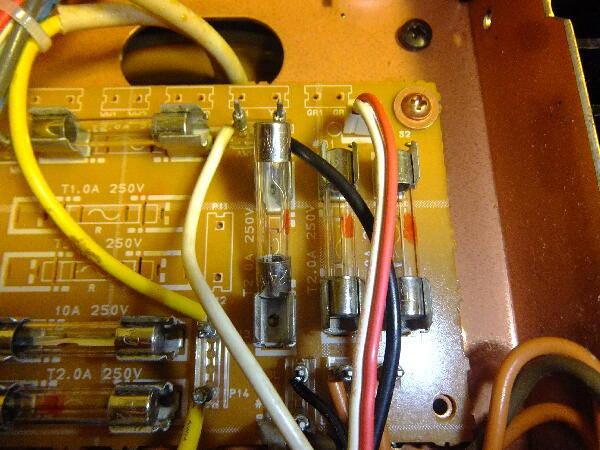

ハム音はA級アンプ側電源トランスセンタータップに入っているヒューズ切れで前起きたが今度はもう方チャンネルの2A ヒューズが切れていた アイドル、オフセットを再調整して音出し
 |
|
|
|
|
一週間程使っていると突然両チャンネル音が出なくなった SPリレーは動作しているので深刻な状態ではないと思うが調べてみる
信号を入れてもプリアウトが出ていない プリアンプが動作していない様だ 両チャンネル同時なのでプリ電源を疑い電源を追っても正常
 |
|
|
|
|

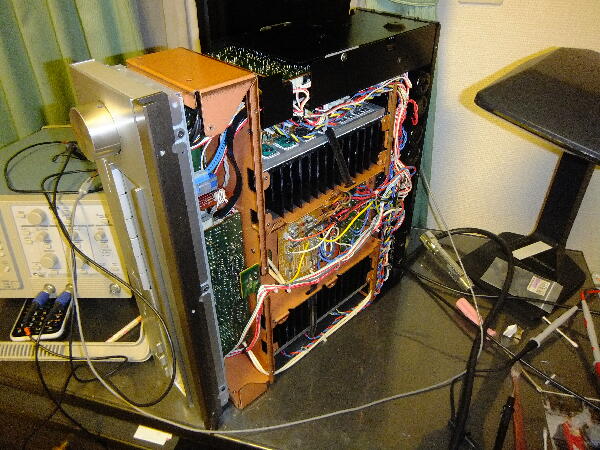

オシロで信号を追うとボリュウムまでは信号は来ている

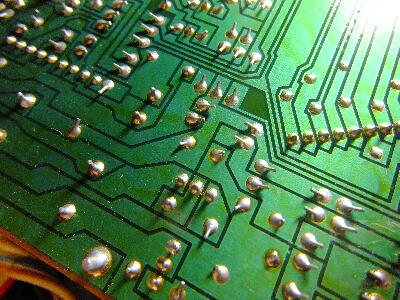

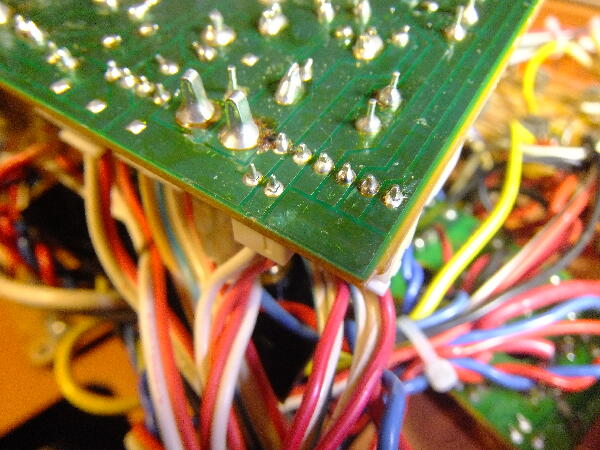

電源投入時のプリアウトをGNDに落すミューティングTrがONしたままになっている ドライブはSP端子基板にあるので基板を見るとクラックが… SP端子を付け替えた時ストレスが掛かりクラックが入った様だ ハンダ修正で信号が出る様になった
 |
|
|
