2018/5/25

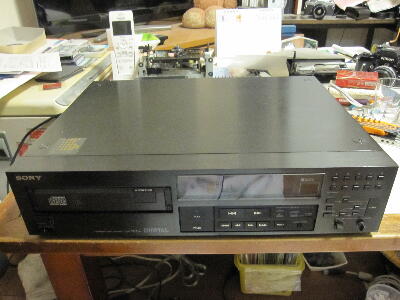

調子良く動作しているCDP-701ES 3号機のピックアップをL-03DPのピックアップと入れ替えてみるのはちょっと不安があるがまずL-03DPのピックアップで701ESが動作するか試してみる
 |
|
|
|
|

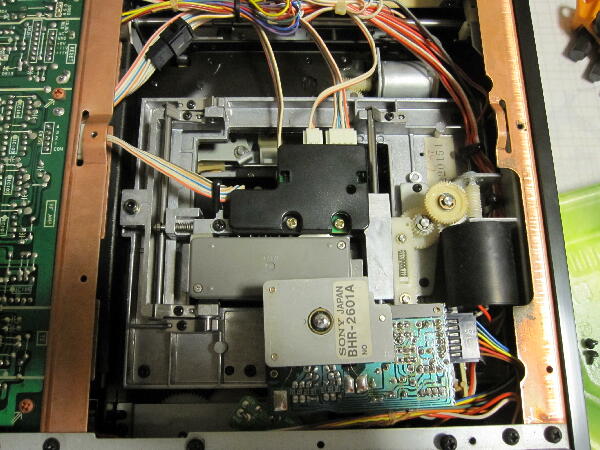

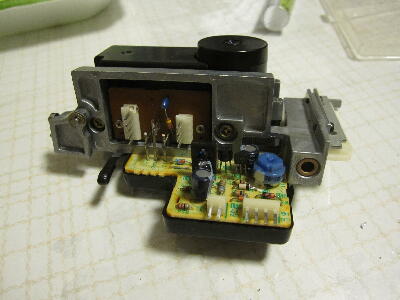

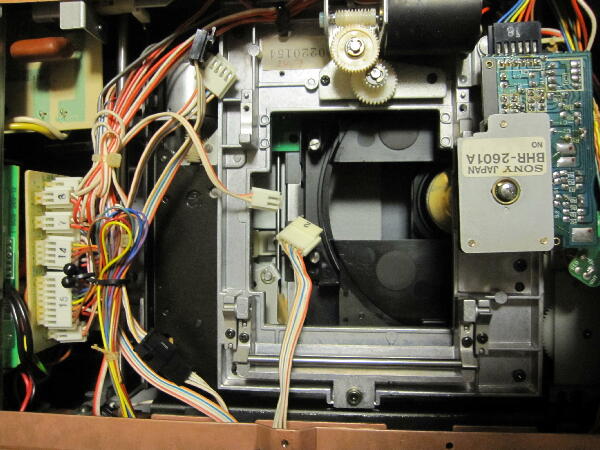

ホルダごと取り出した

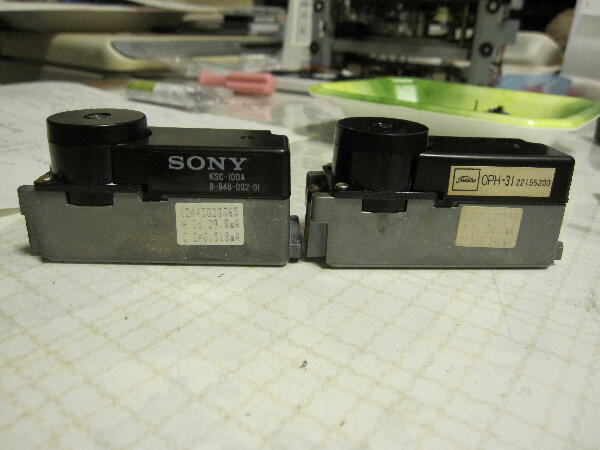

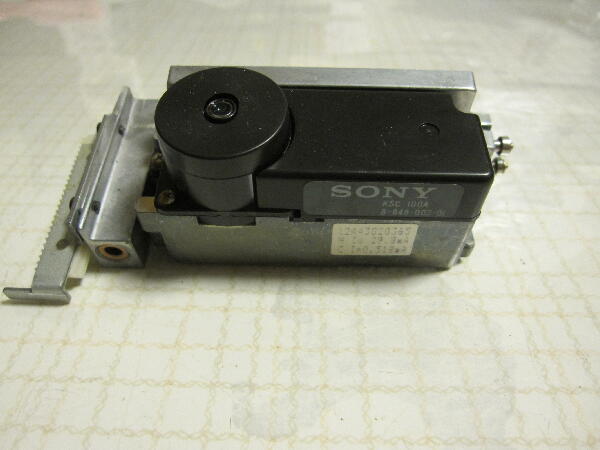

KSC 100A とSONYのシールが貼られている
 |
|
|
|
|

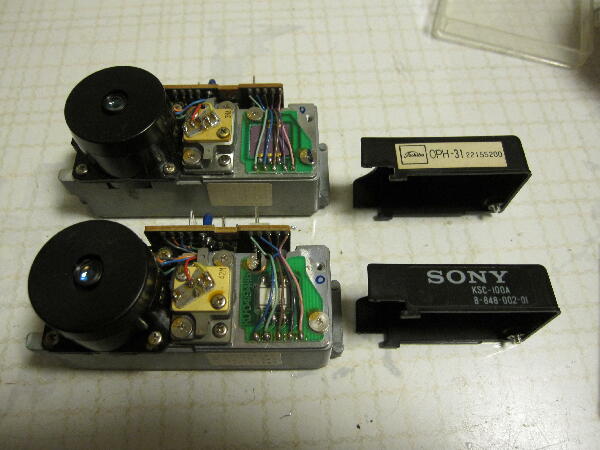

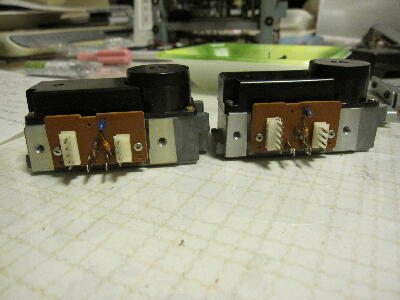

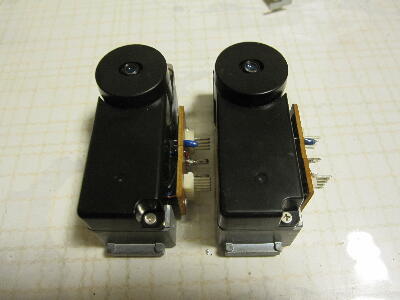

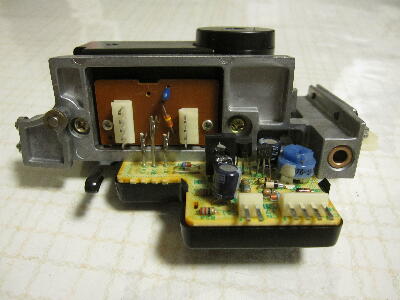

受光センサに違いがありコモンの位置が違うようで青、空色 配線が入れ替わっているがコネクタピン配は同じの様だ
 |
|
|
|
|

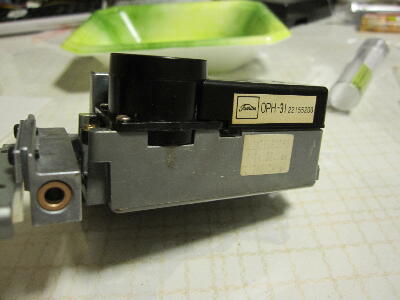

L-03DPのピックアップを701ESのホルダに組付け
 |
|
|
|
|

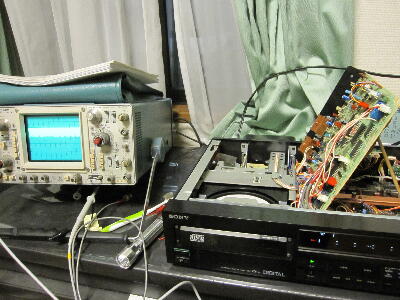

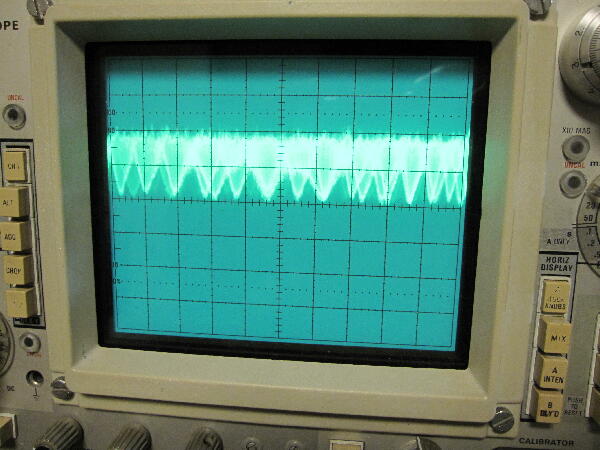

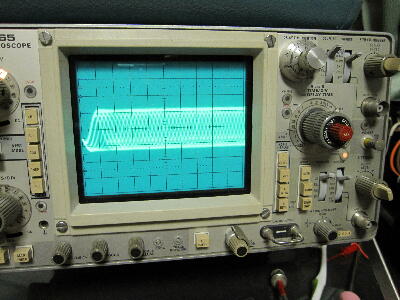

どう調整してもトラッキングサーボが掛からない RFレベルはAPCを上げても2Vpp以上にはならず頭打ちになるのでレーザ自体が劣化いていると思われる 701ESの場合2Vpp以下でも動作するがL-3DPの劣化したピックアップのレーザでは発振が乱れるのだろうか？
 |
|
|
|
|

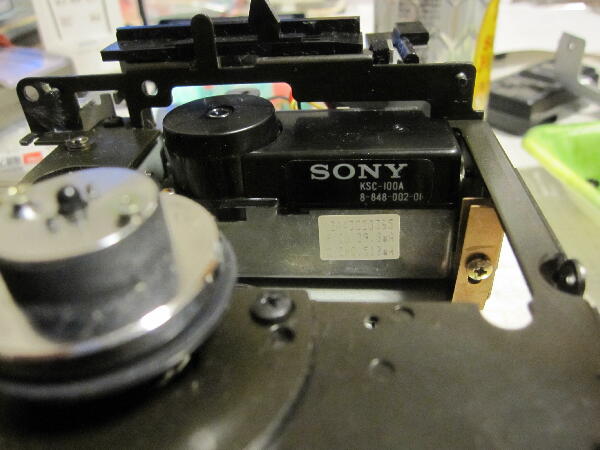

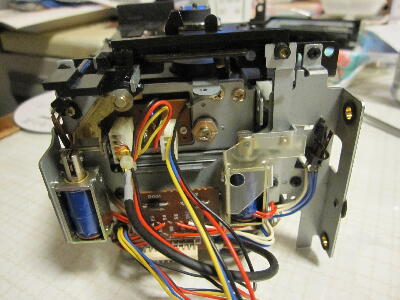

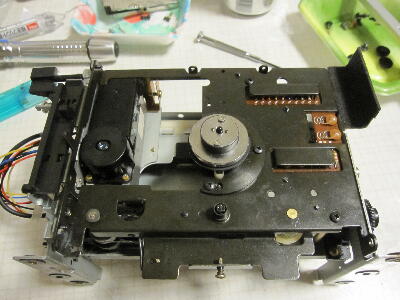

次に701ESのピックアップをL-3DPに組み込んでみる ピックアップ取り付け角度調整は目測でスピンドルと並行になる程度のアバウト
 |
|
|
|
|
701ESのピックアップを着けたL-03DPはすんなり再生した トラック飛ばしも難なく動作する
ピックアップを交換すれば本体は動作する事は分かったが先日レーザを交換して動作した701ES ピックアップは型名は同じKSC-100Aでもレーザの極性が異なり形状も違うので簡単にレーザ交換とはいかないのでどうしたものか
 |
|
|
|
|

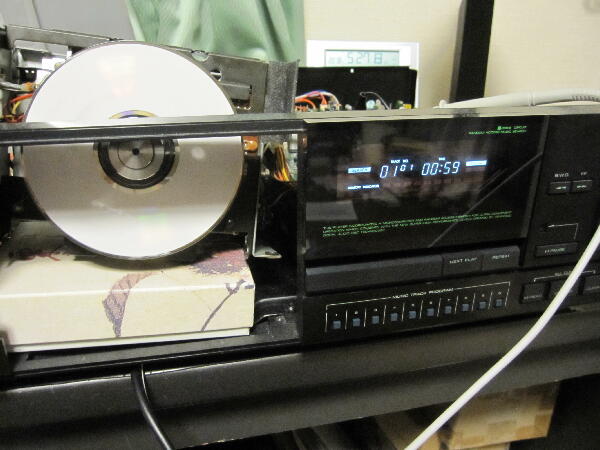

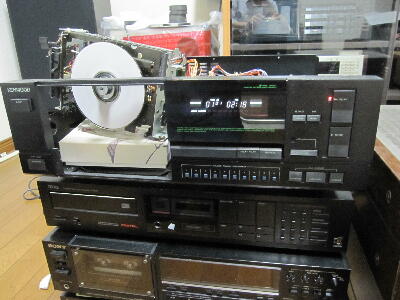

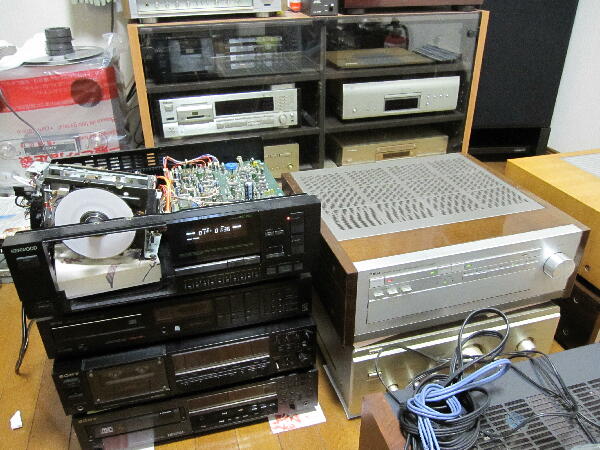

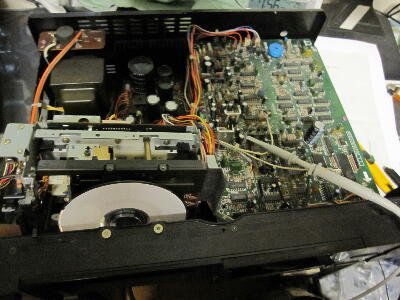

メカは固定していない仮状態で音出し

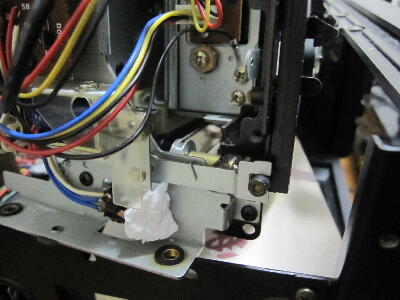

ドアも外した状態なのでドア閉検知SWを発泡スチロール片で押さえて動作させている

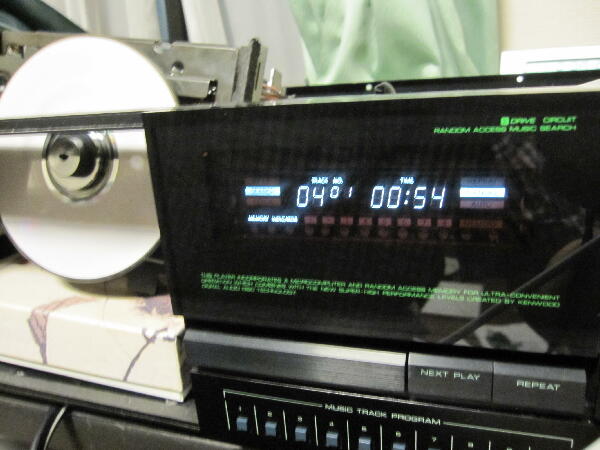

どんな音がするのか期待していたが… 本来の音ではないかも知れないが自分好みの701ESと比べるのはちょっと酷か
ピックアップがまともであれば再生動作し音も出る事が分かったので701ESにピックアップは戻すことにした
続く
 |
|
|
