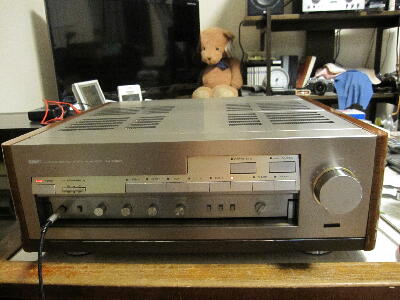

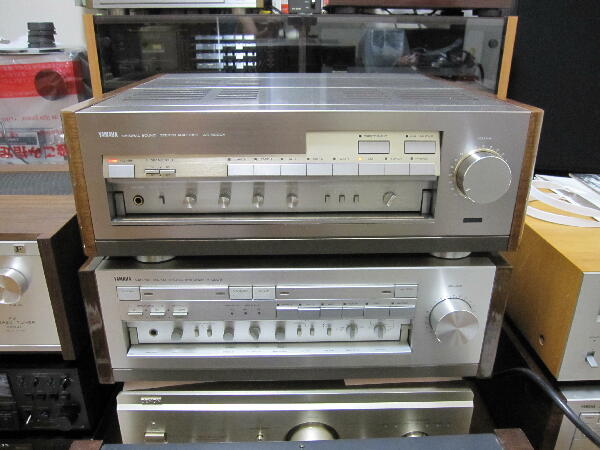

AX-2000A 修理依頼品

2018/7/17

仕事から帰ると玄関に荷物が置いてあった　見ると修理依頼在中とある　はて？何の連絡も無かったが　依頼者は前に修理した事のある方だったが連絡無く突然送られてもこちらにも都合があるので困る
家族に聞くと”佐川の人が担いで来て置いて行ったよ”との事　何か悪い予感　どの方向で担いだのか？
修理依頼内容は
１：ボリュウムギャングエラー？か小音量でLchの音が全く出なくなる
２：ハンダクラックか？テープのRCAコネクタの接触が悪く音が出なくなる時がある

8/6
先約修理依頼品がひと段落したので見て見ることに

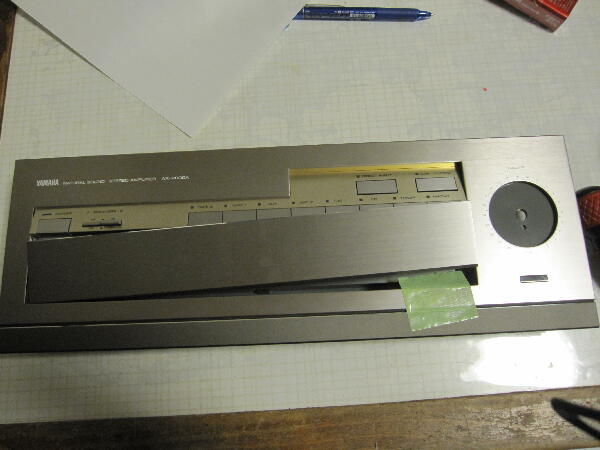

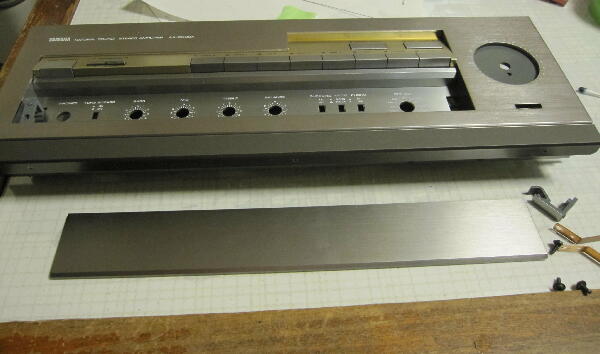

梱包を解くとパネル開閉カバーが外れている

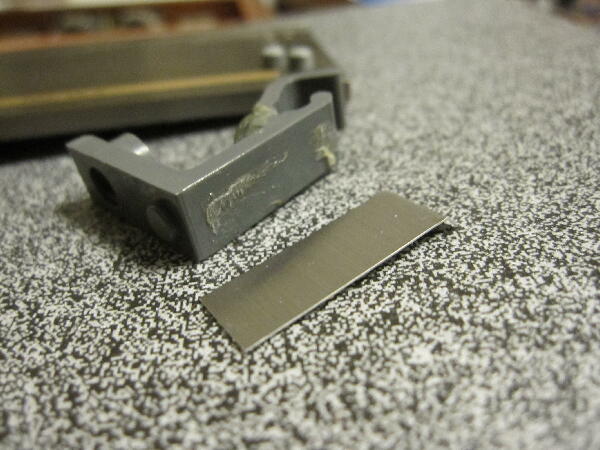

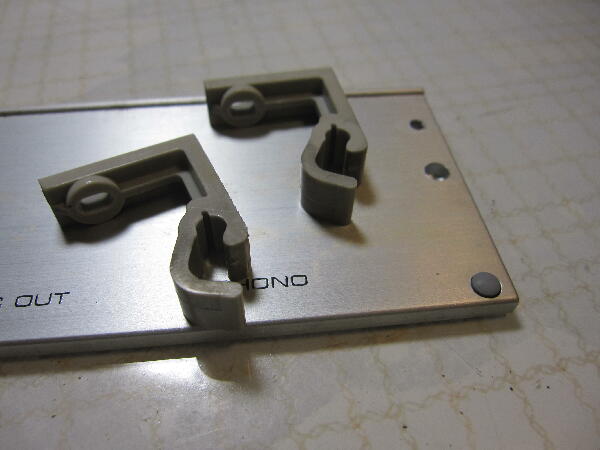

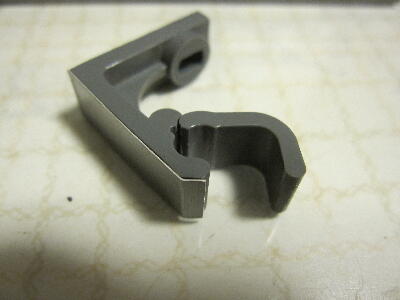

ドアを外してみると開閉部右側ヒンジが割れている　こちらでは衝撃を加えた事は無いが…　

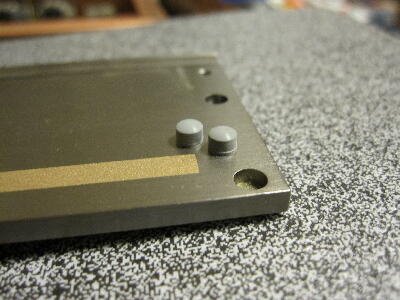

前に解体したA-2000の開閉部部品を探したが行方不明　可也力が掛かるので難しそうだが修復してみる
又ボリュウムノブのエスカッションやノブがベトついている　接点復活剤？
　

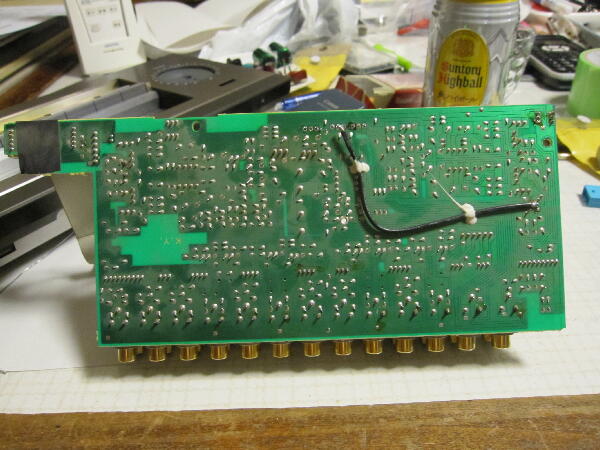

RCAコネクタに接触不良があるらしいのでハンダクラックが起きていないか確認

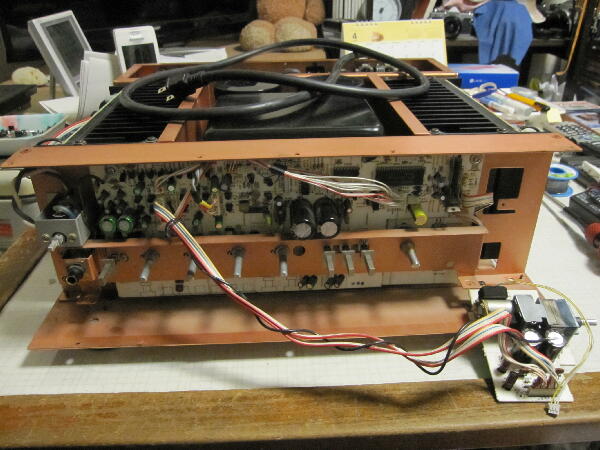

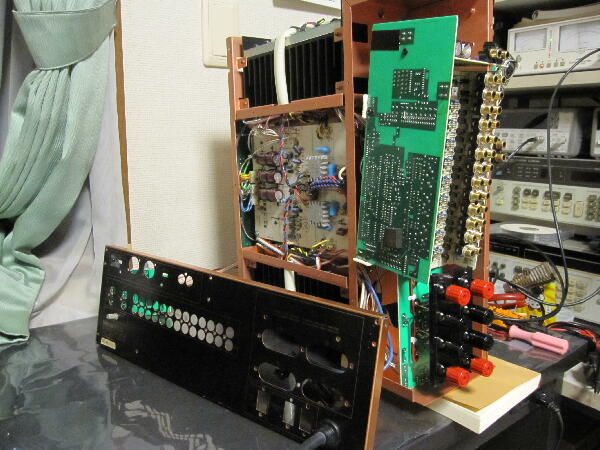

非常にメンテ性が悪く可也ばらさないとRCAコネクタ側ハンダ面が確認出来ない

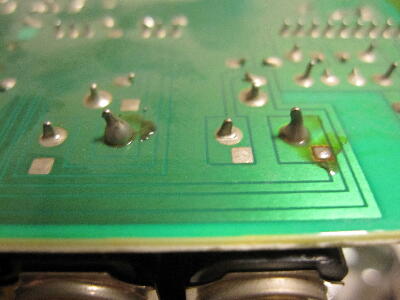

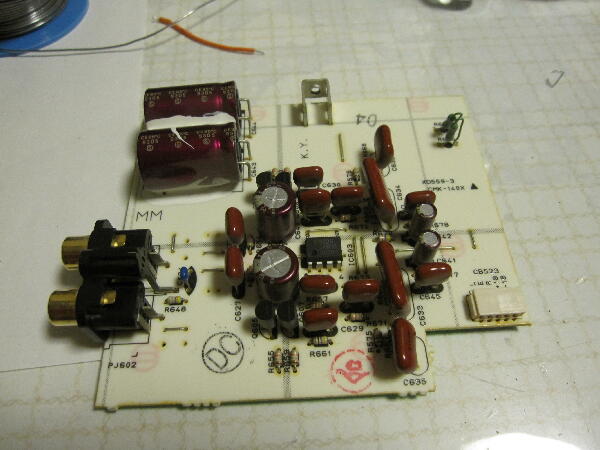

悪い予感通りMCフォノアンプRCAコネクタにショートピンが挿入されていたので出っ張りが多く外力からか変形　基板にもひびが入っていた　修正接着したので殆ど目立たなくなったが…
又重たいので向きを変えるのも一苦労

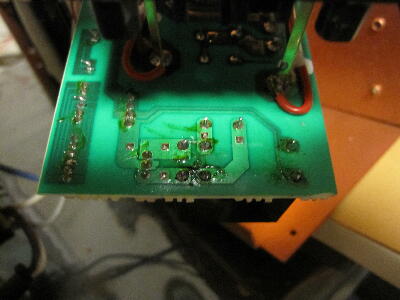

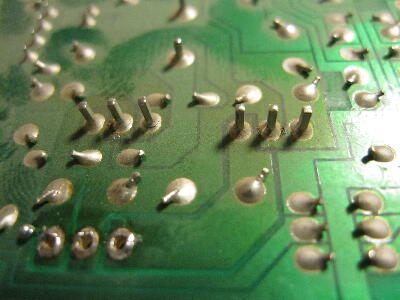

RCAコネクタ部以外にもクラック多数　YAMAHA　A-2000シリーズ以降AX-2000まで似たようなパターンアートワークとなっているのでクラックが起き易い様だ　入力セレクタはFETによるアナログSWになっているのでメカSWの様な接点不良は起きない

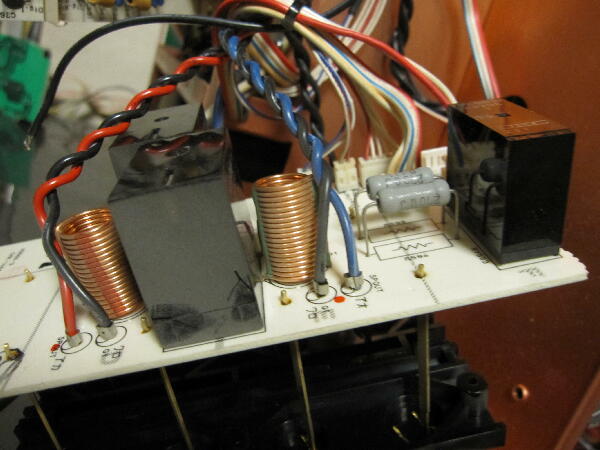

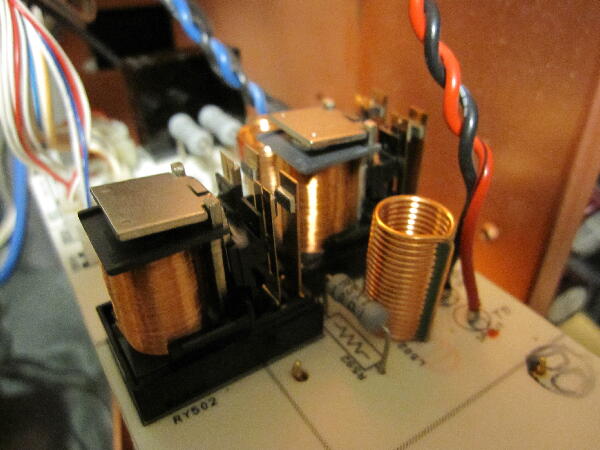

ばらした序にSPリレーも確認
右端のリレーには埃が付いていないしハンダ痕があるので交換されたのか？
小音量時に音が出ないのはSPリレー接触不良も考えられるのでリレーも確認

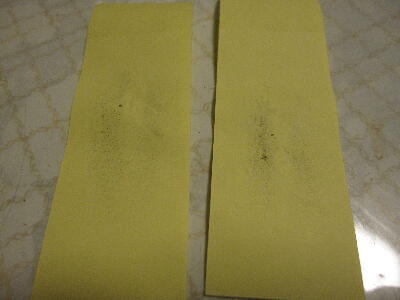

カバーを外し接点に紙を挟んで磨いておく　紙に汚れが付いていた

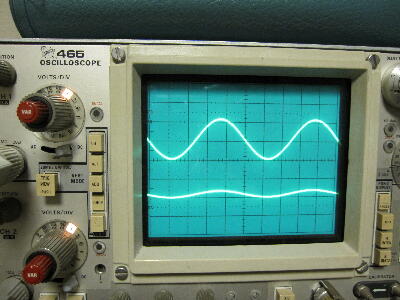

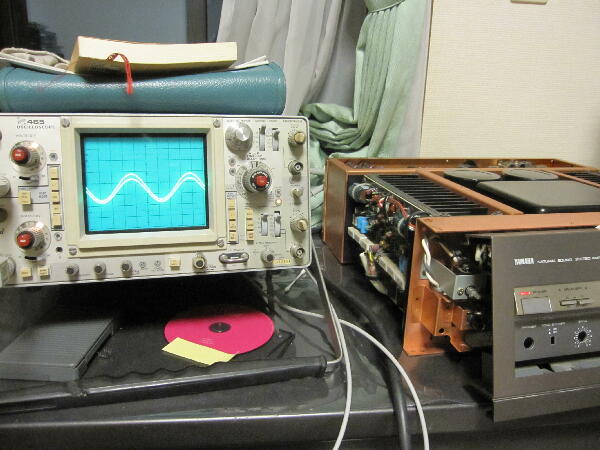

小音量時に左右のレベル差が多い症状が確認出来た

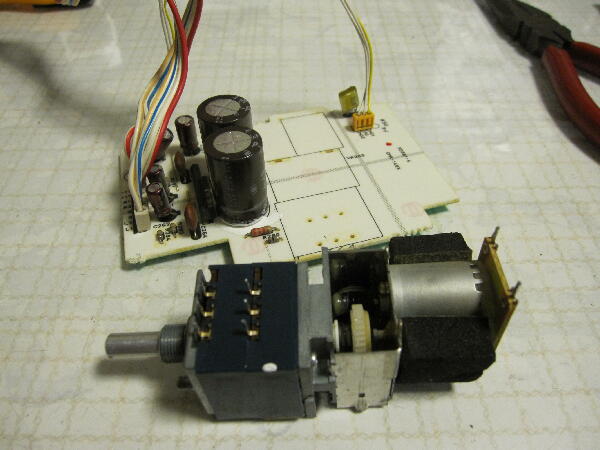

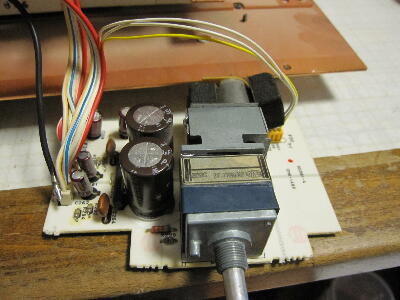

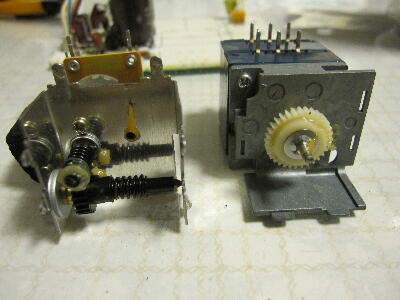

本機はボリュウムアンプがAssyとなっている

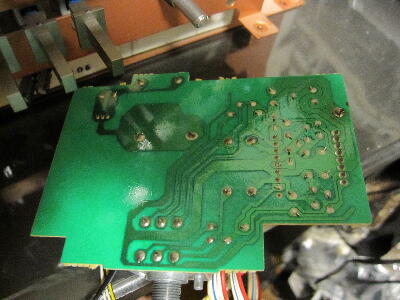

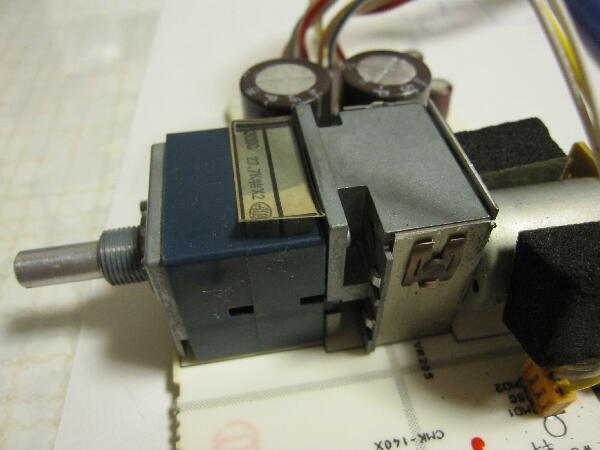

Assyを外すと接点復活剤？でベットリして貼られた紙シールにも染みて剥がれかけている
GND線のハンダ付けに外された痕が…　

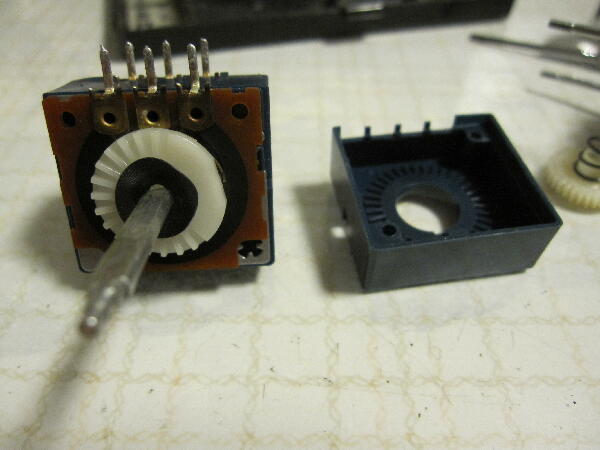

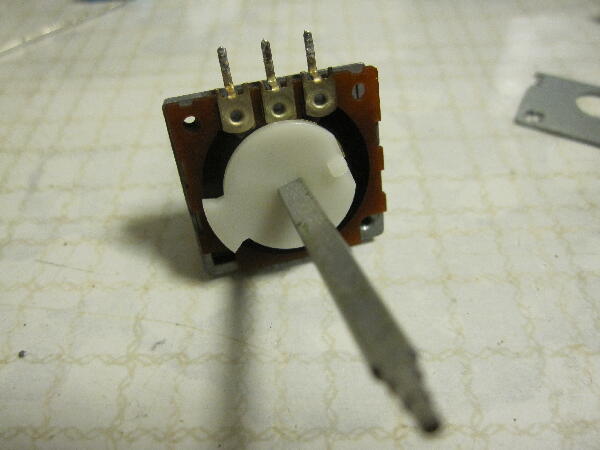

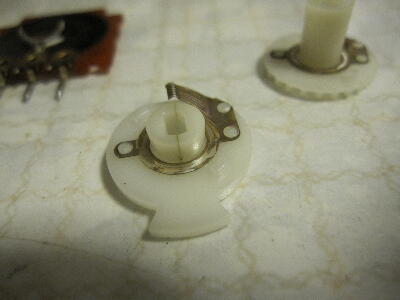

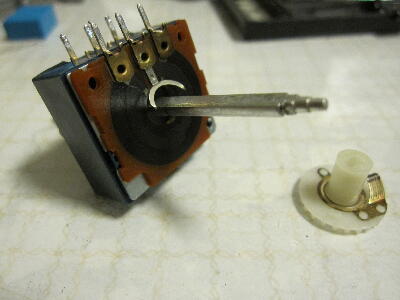

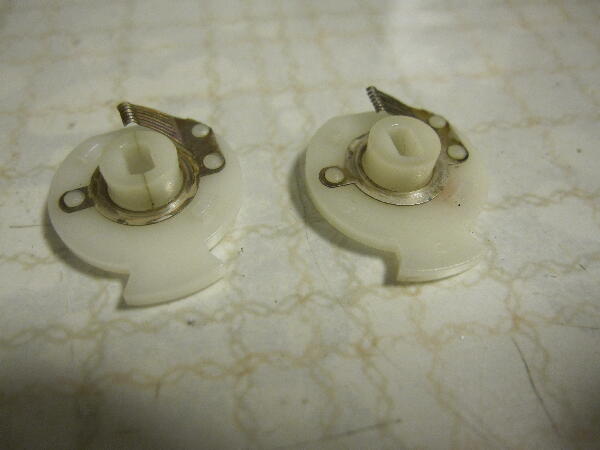

ボリュウムにはCRが繋がっていて正確に測れないので基板から外して外して左右の抵抗値差を調べてみる

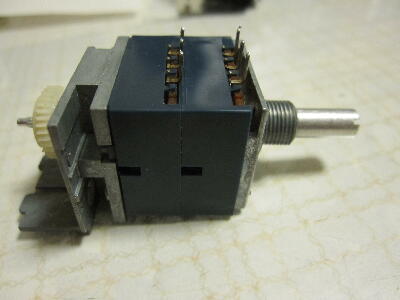

抵抗は27.7KΩ特2連で絞り切った位置から適当に各位置を計ると
3.38Ω/2.15Ω　123Ω/12.0Ω　697Ω/596Ω　1.88KΩ/1.66KΩ　18.47KΩ/18.33KΩ（センタ付近）
低い領域での差が大きい　これ程の差には何か原因がありそう　
