2020/9/21

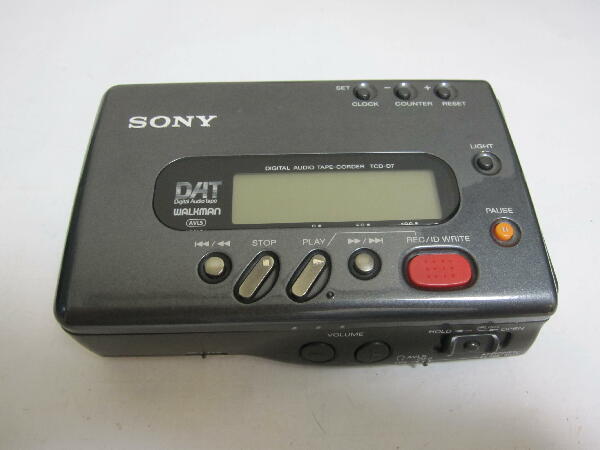

”再生出来ますがノイズが入ります” ジャンク H/Oで購入
TCD-D3はメカの位相が合っていないのか？ 合わせ方が分からず放置 リベンジのつもりで本機を手に入れてみた

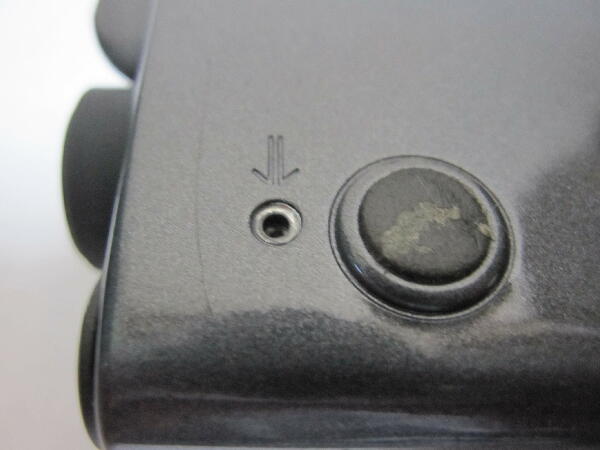

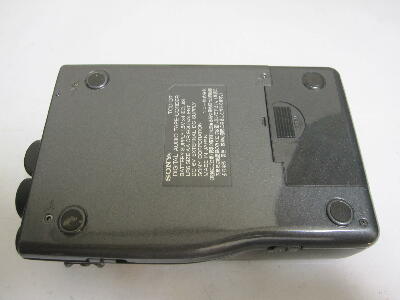

裏蓋の止めビスが2か所無くなっている
 |
|
|
|
|

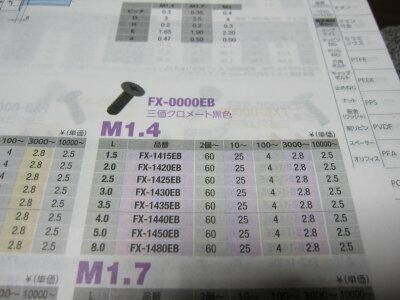

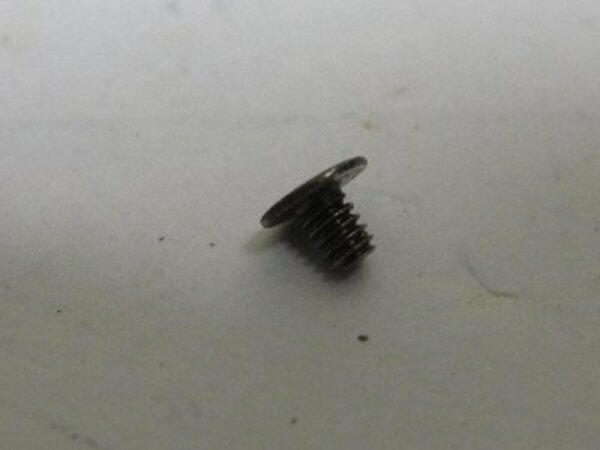

無くなっているビスはM1.4 低頭 L=2mm と思われる
こんな小さなサイズは持っていないので上手く修理出来たら購入してみよう
 |
|
|
|
|

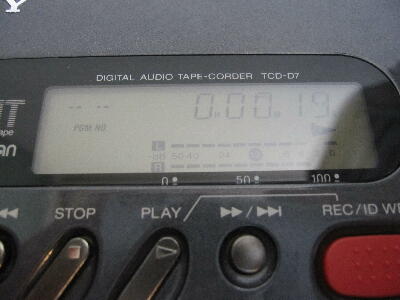

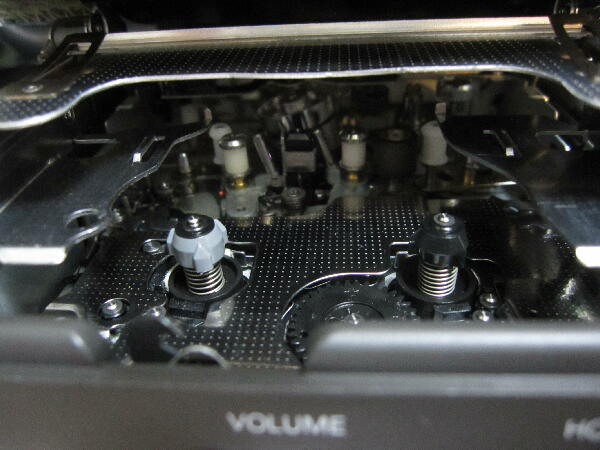

テープを入れて試すと再生動作はするが再生音はジャリジャリ音が入り ヘッドアンプのケミコン液漏れやテープパスが合っていない時の様な音
クリーニングテープでヘッドを掃除しても変わらず しばらく再生しているとノイズの頻度が減ってはきたが…
自己録音をしてみると どうなるか試してみる
 |
|
|
|
|

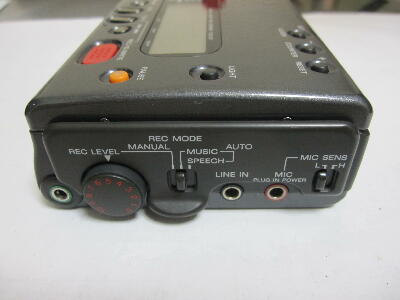

自己録音を試そうとCDプレーヤ信号をライン入力に入れてみると ヘッドフォン モニターの音は歪んで聞くに堪えない
Lchのレベルは低く当然音も小さい テープパス以前の問題
裏蓋の止めビスが不足していたので中を見ようと外して失くした？
 |
|
|
|
|

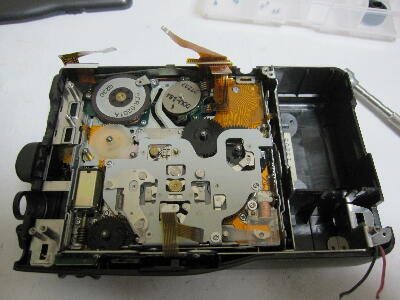

裏蓋を外してみる
D3より格段にメンテし易くなっている

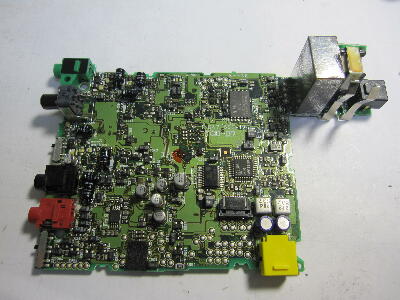

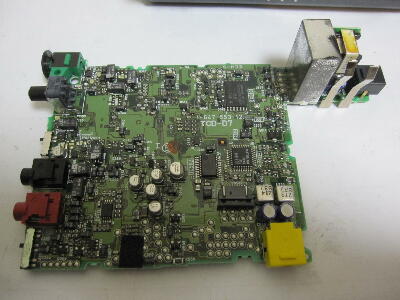

基板を外して観察 パット見は問題無そうに見えたが…

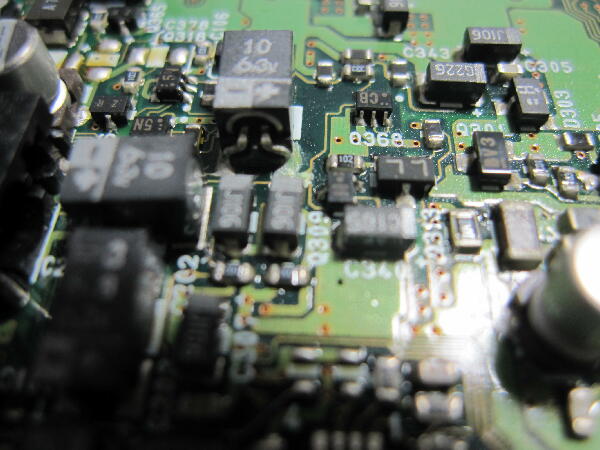

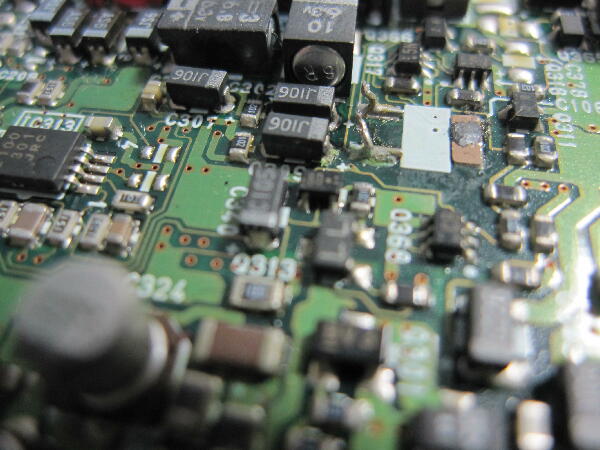

良く見るとケミコン足元に緑青が見えた
 |
|
|
|
|

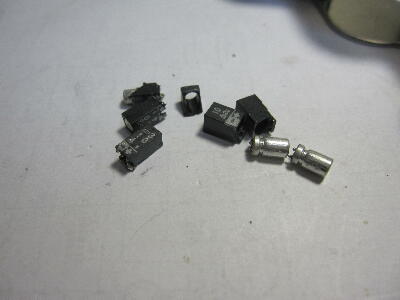

液漏れしたケミコンを取り外し
足を切った方が早く 無理に外そうとしてパターンを鏝で傷める事も無いので 壊れている事が確定しているSOP ICなどもこの方法で対処している
残った足をピンセットで摘まんで鏝でハンダを溶かすと 液漏れした特有の匂いがする このタイプのケミコンは他もダメだろう
他も外すと特有の匂いが立ちこめたので 緑青は吹いていなかったが液漏れは起きていたと思われる

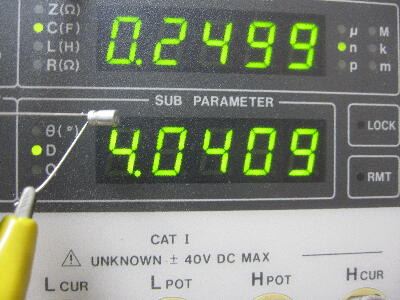

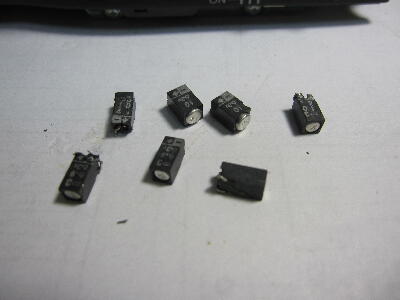

外したケミコンの足にメッキ線をつないで測ると10μ/6.3Vは全くの容量抜け
 |
|
|
|
|

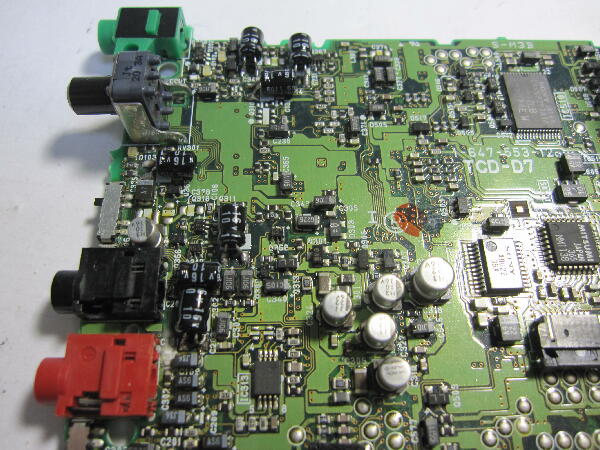

ケミコンは7個交換
これでライン入力が歪まないか試してみる
 |
|
|
|
|

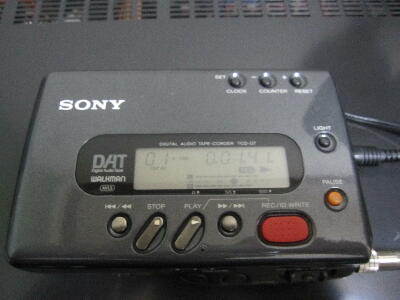

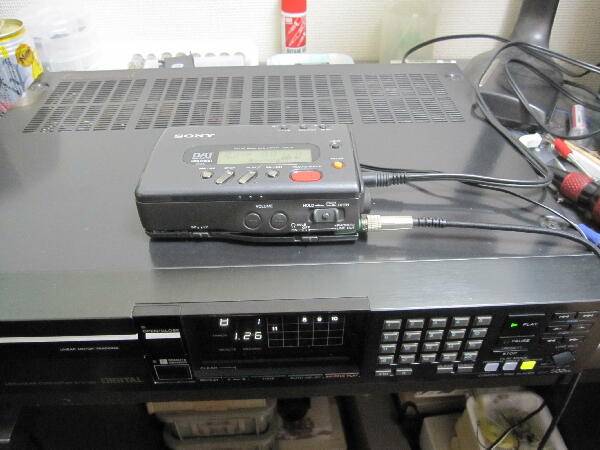

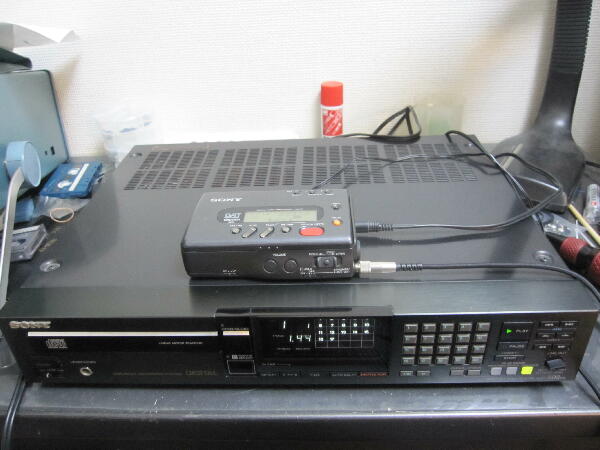

仮組でCD信号をライン入力に入れて確認

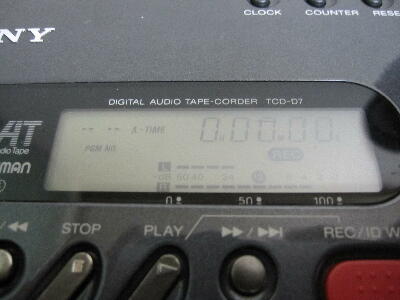

左右のレベル差は無くなり歪も無くなったので自己録音、再生を試してみる

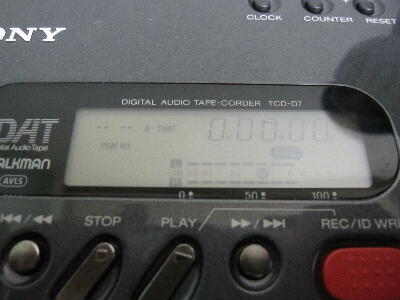

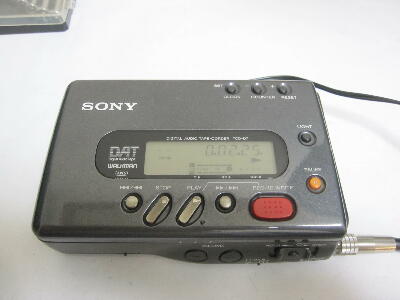

録音後再生してみるとノイズは無く綺麗に録音出来ている
録音したテープを他のデッキ 77ES他で再生してみると 途切れ途切れで 少なくとも我が家のDATデッキとはテープパスが合っていない事になる 回転ヘッドは1円硬貨径より小さく メカ自体も小さいのでテープパス調整はシビアなのかも？
続く
 |
|
|
