2024/1/29
神奈川県 T 様 からの修理依頼された700ZXE 2台の内 1台の再生ヘッドが断線していた 状態の良かった機体がヘッド断線していたので もう1台からヘッドを移植した 残った1台は部品取り用に こちらで 預かる事にしたが せっかくの 価値ある 700ZXE 何とか生かせないか 検討
純正の再生ヘッドは簡単には 手に入らないので他の方法を考えていると ネットでAKAI の GX ヘッド で代用している業者があった
我が家に補修用に残してあった GX9のメカが在ったので 自分も出来ないか試してみる事にした

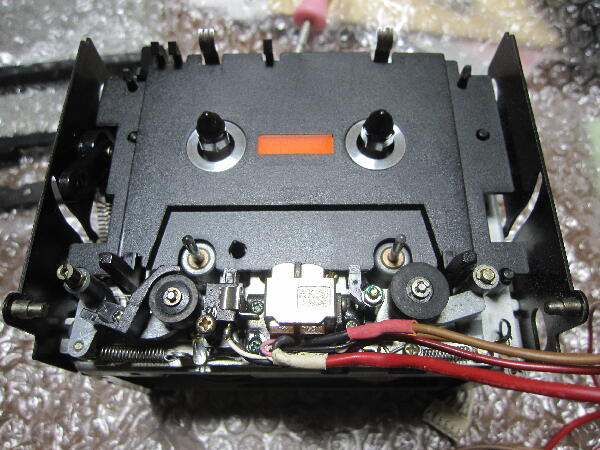

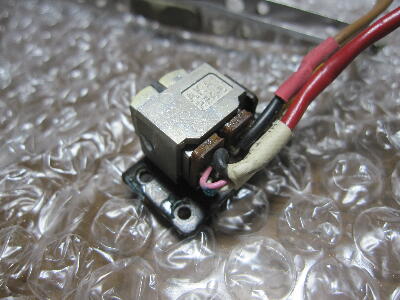

ヘッドを取り外す
 |
|
|
|
|

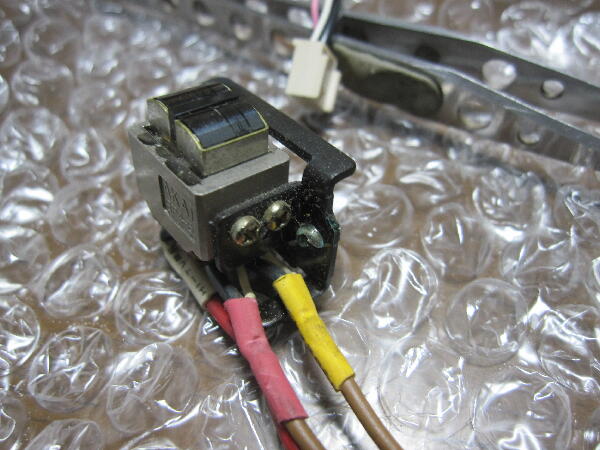

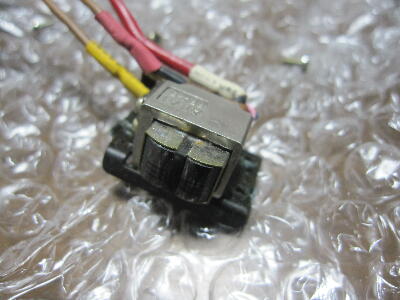

録音 再生ヘッドをセットにしたコンビネーションヘッドとなっている

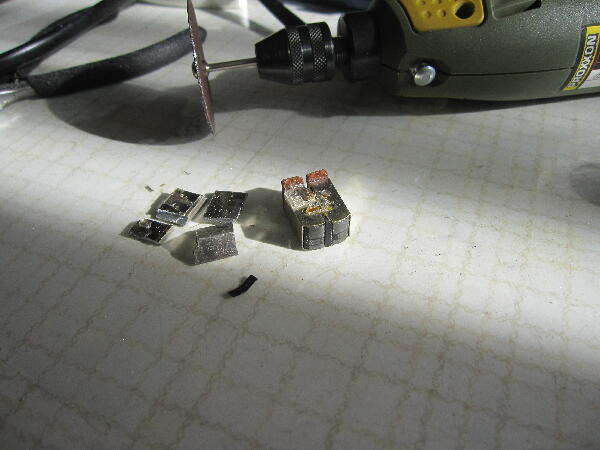

金属フレームにしっかり接着固定してあるので 簡単にはフレームからは抜けない 無理な力はヘッドに掛けれないので ルータでヘッド本体を傷つけない様 慎重にフレーム角を削り フレームを切断

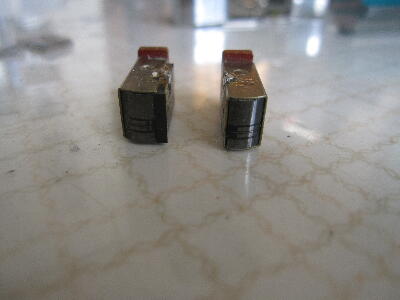

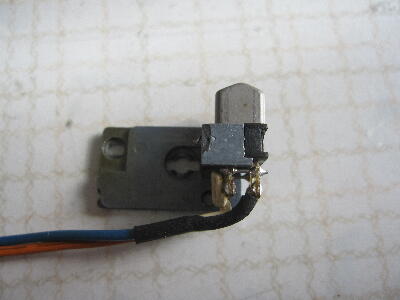

録音と再生ヘッドを分離
 |
|
|
|
|

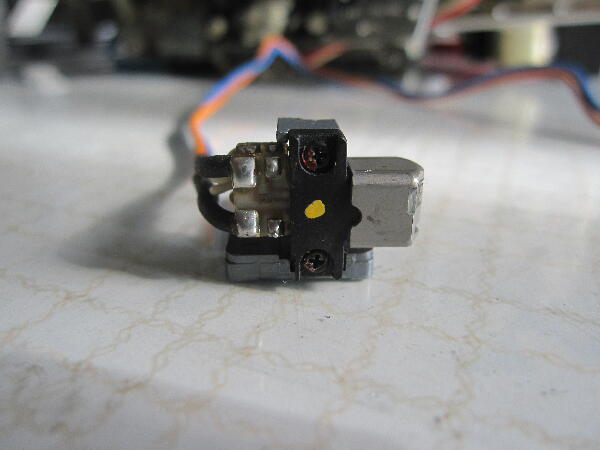

700ZXE オリジナルの再生ヘッドとマウントの位置関係を測定

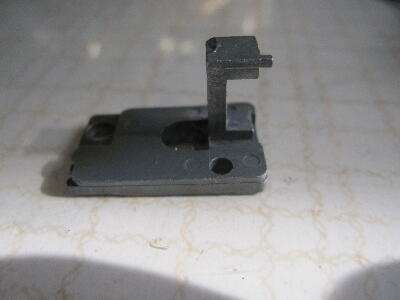

マウントへ GXヘッドの取り付け方法を考える
 |
|
|
|
|

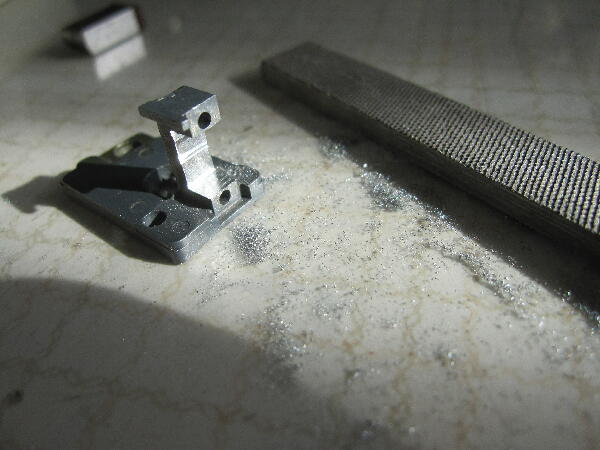

GXヘッドのケースはナカミチのホルダより 0.3mm 程大きいのでホルダを上下均等に削ってピッタリ収まる様にした

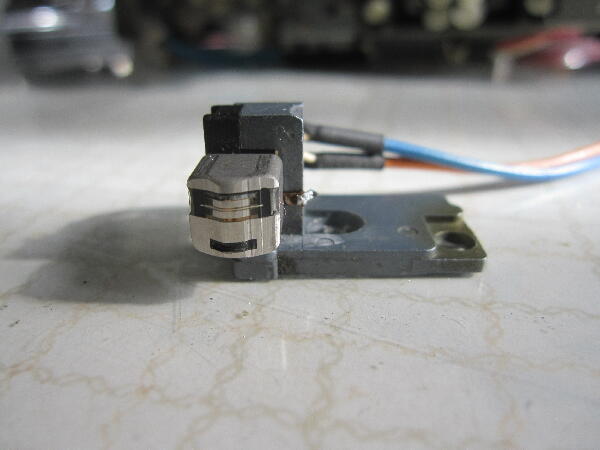

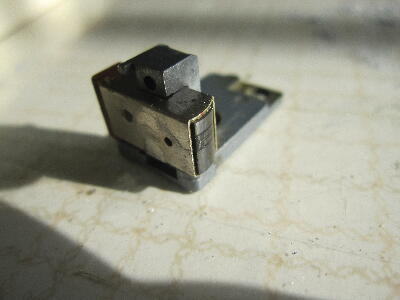

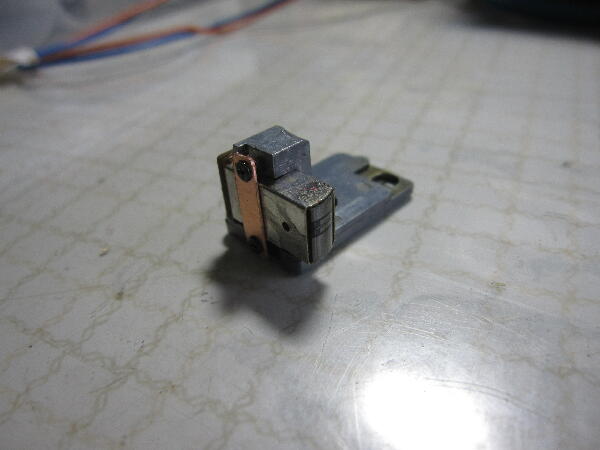

左右の位置関係は このままで 丁度良さそう ホルダよりヘッドタッチ面はオリジナルの8.1mmに合わせて 手作りの金具で固定

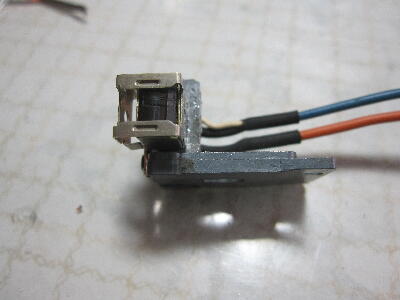

シールド線を移植 ヘッド面のカバーを接着しておく 之で上手く再生出来るのだろうか？
 |
|
|
|
|

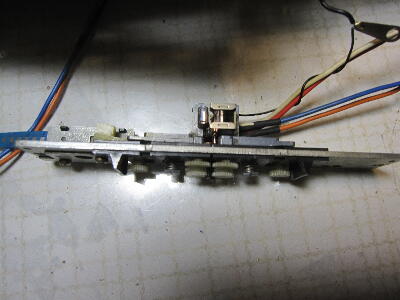

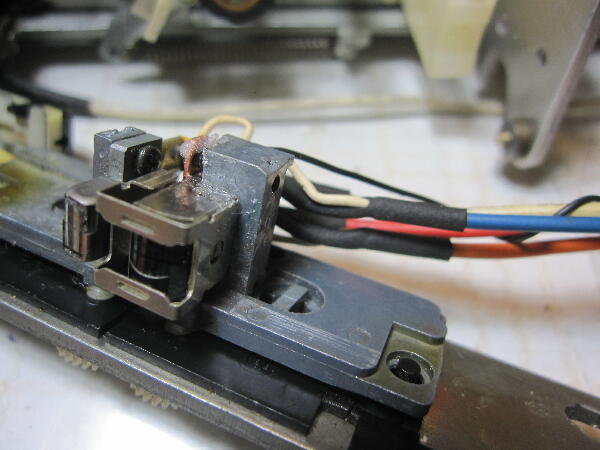

再生ヘッドを組付け

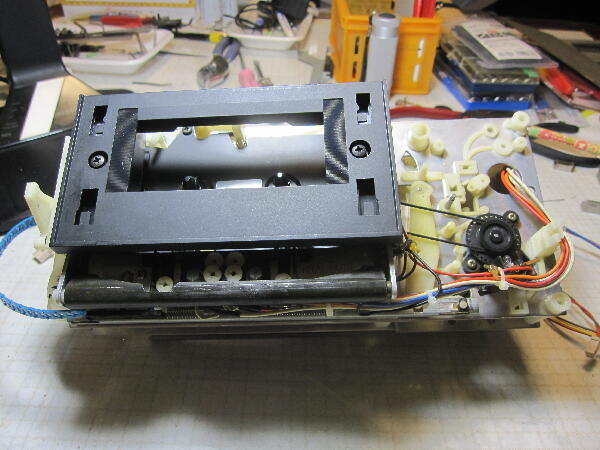

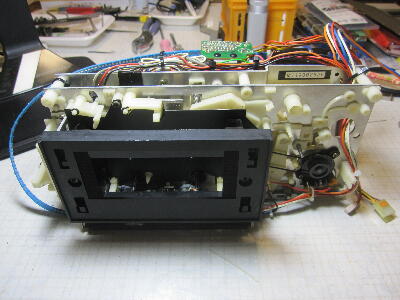

メカにヘッド配線を結束バンドで固定
 |
|
|
|
|

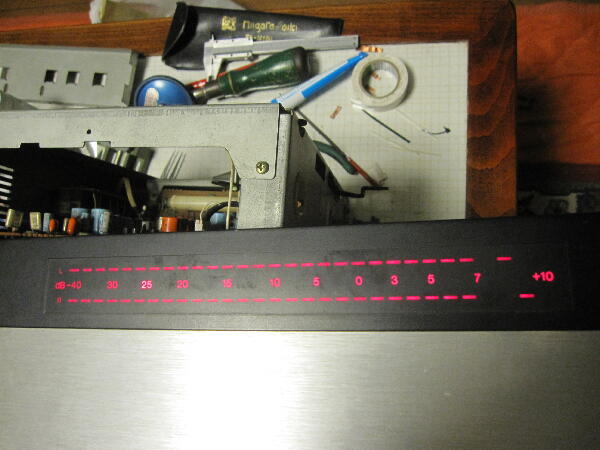

仮組で再生させると レベルメータは振れ音が出ている
未だ未調整状態
ヘッド左右位置が最適かは分からないが 何とか成りそうな気がしてきた
続く |
|
|
